岛津LC-20AD液相色谱仪维修案例

一、 仪器基本信息

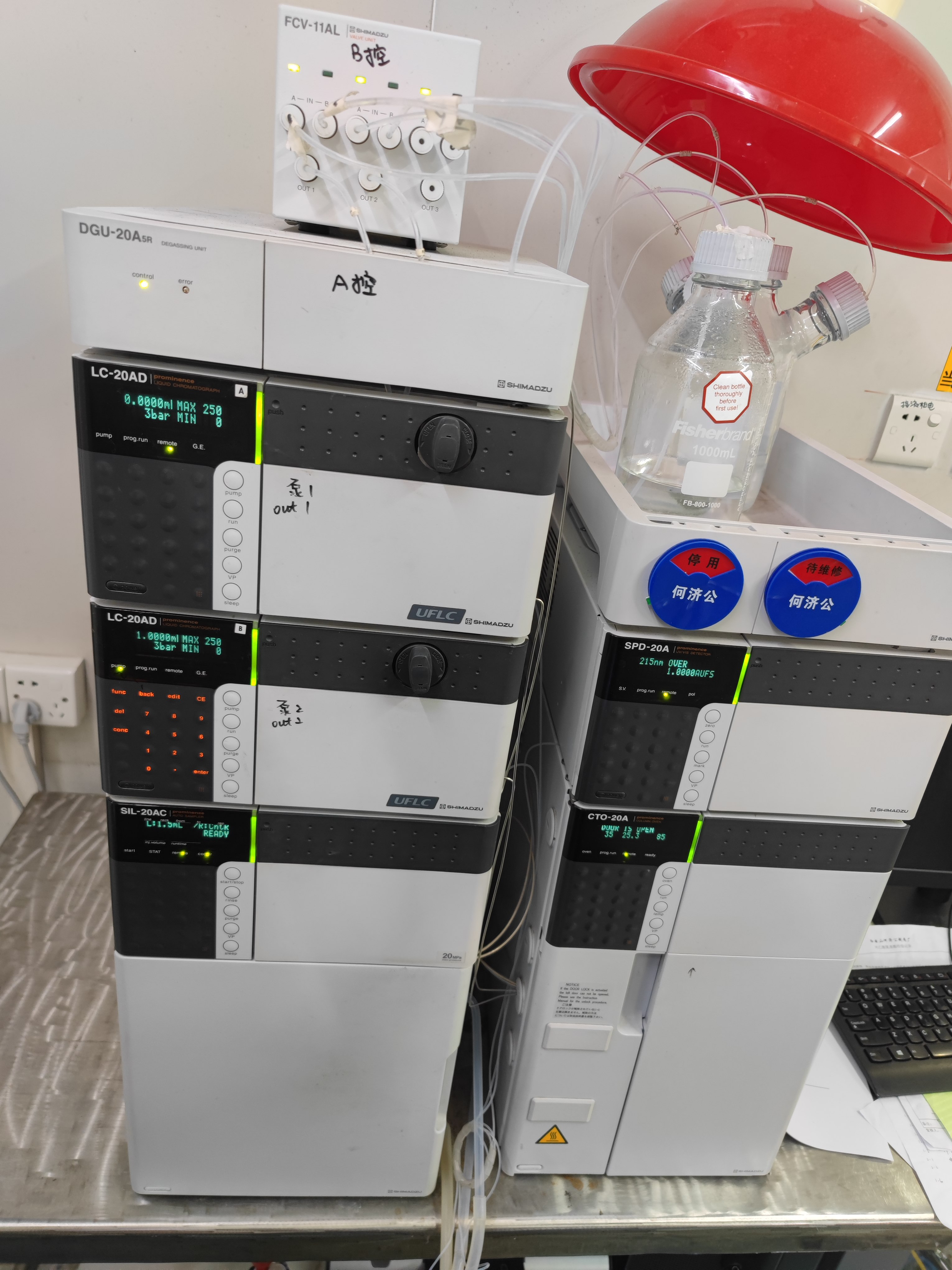

仪器型号：岛津 Shimadzu LC-20AD 液相色谱仪（双泵系统）

报修故障：泵压力异常，无法进行流路清洗（Purge）操作。

二、 故障现象

用户报告仪器出现以下异常情况：

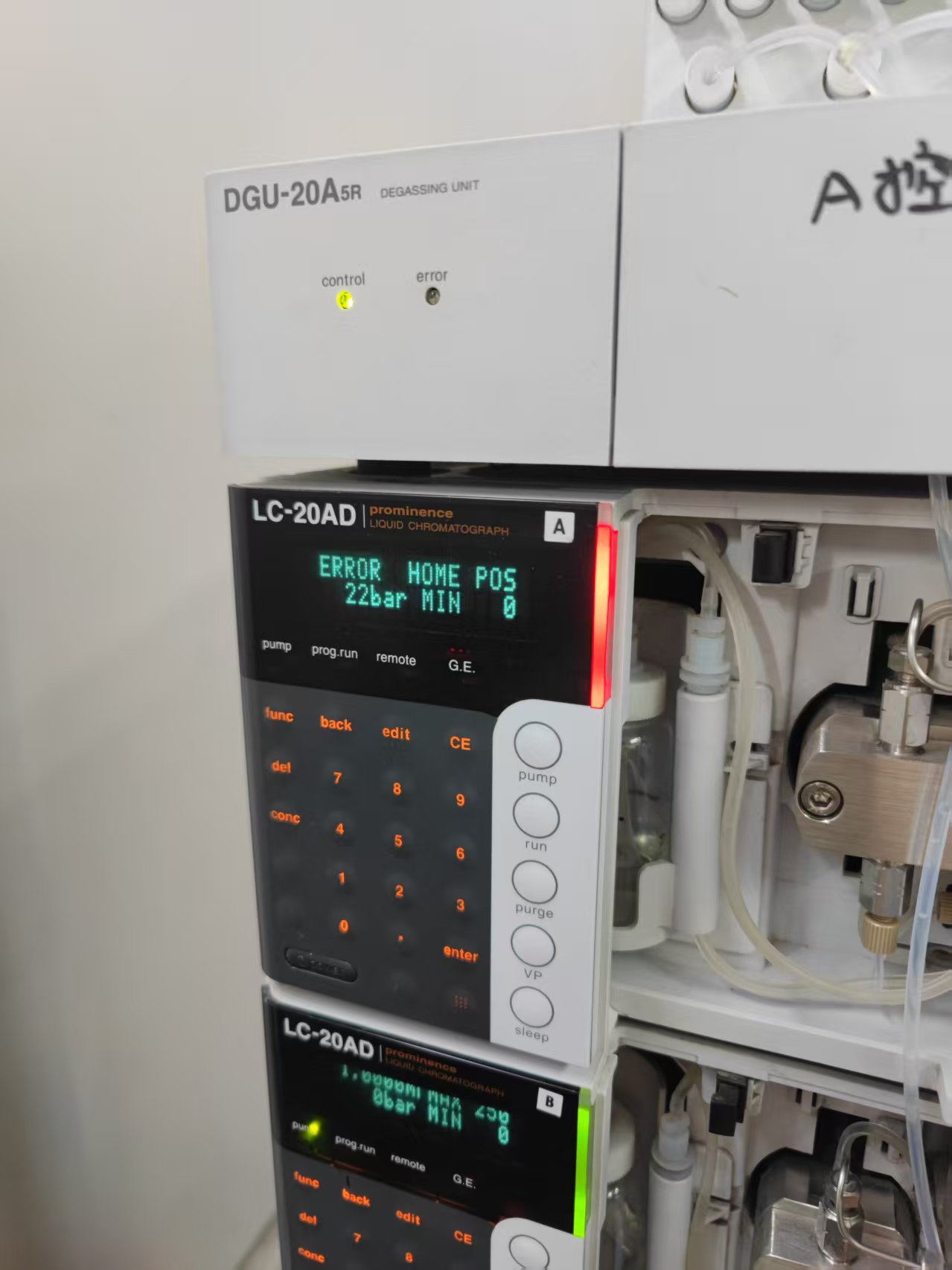

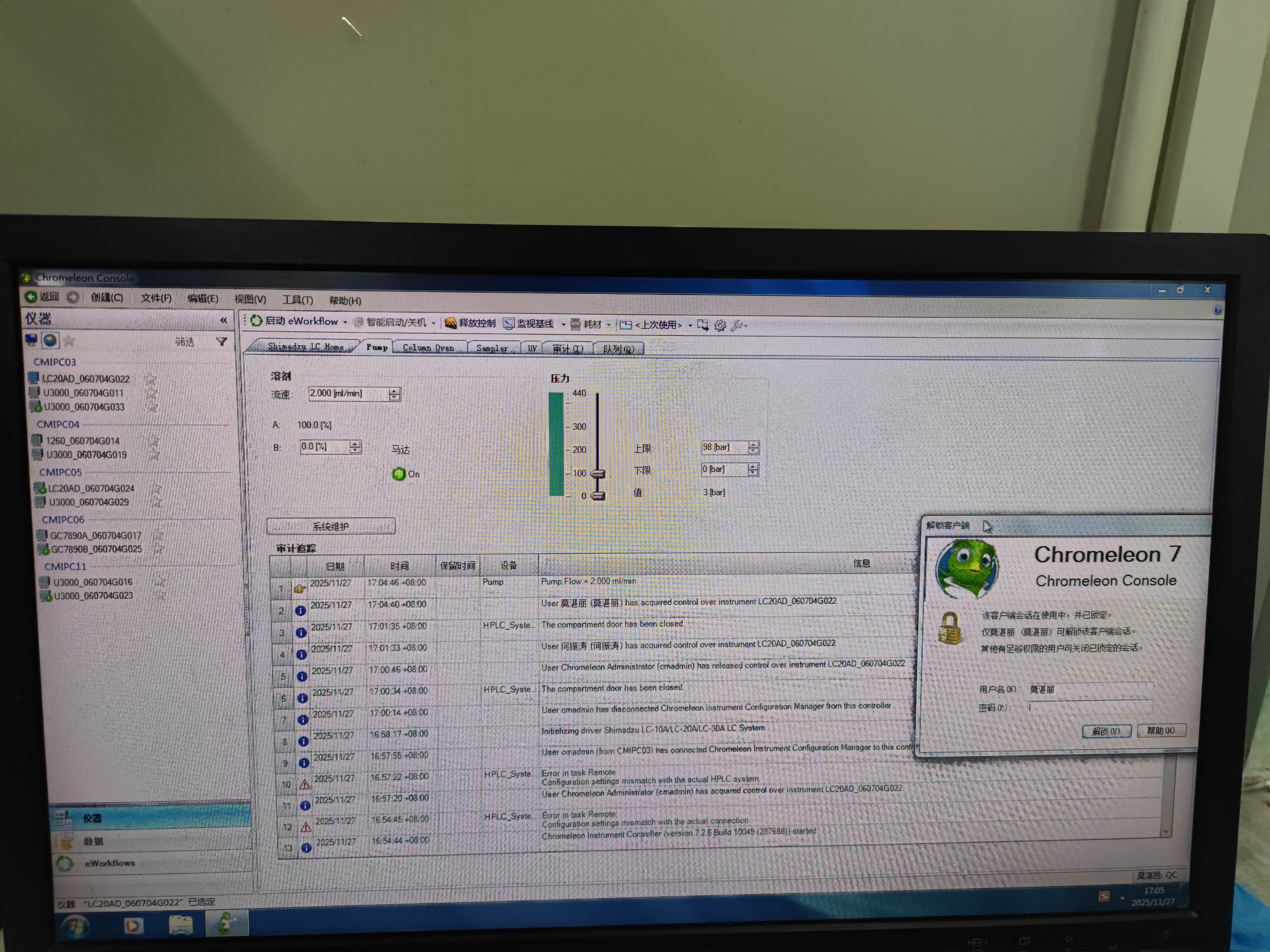

压力显示异常：仪器启动后，在泵运行或待机状态下，泵A的压力表持续显示约为 22 bar 的异常低压力值。

泵B完全失效：泵B的压力表显示为 0 bar，且通过工作站或面板执行Purge（排气/冲洗）操作时，泵B无液体输送，无法完成流路清洗。

三、 问题诊断与原因分析

海易通的维修工程师抵达现场后，进行了系统性检测与排查：

电路板检测：

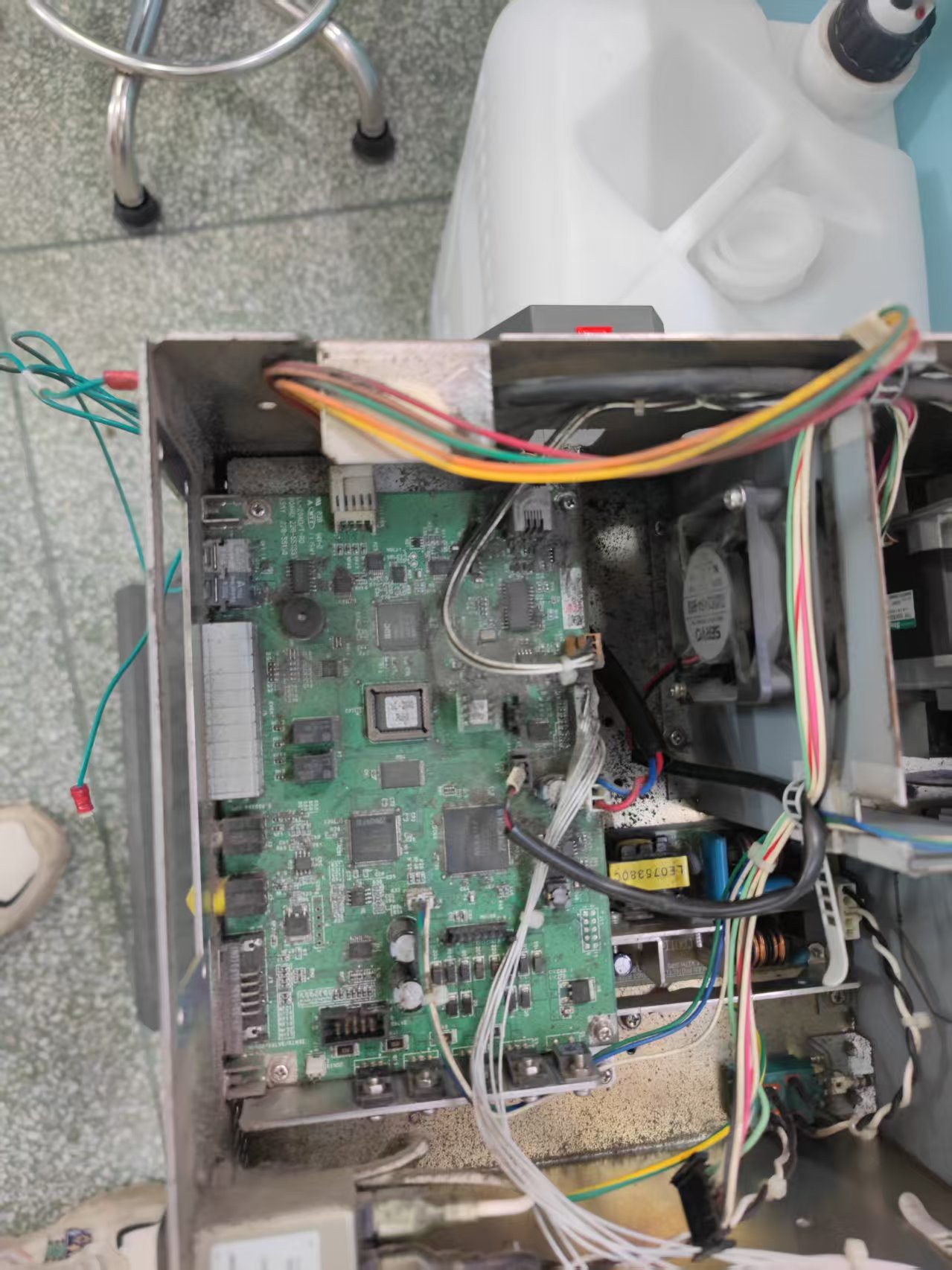

使用专业工具对泵A和泵B的驱动与控制主板进行检测。

诊断结果显示，两块主板均存在元器件或电路故障。泵A主板的故障导致了压力传感信号或电机控制信号异常，使其显示并锁定在错误的低压力值。泵B主板的完全失效则直接导致该泵无法启动，电机不工作，故压力为0且无液体输出。

设备内部状态检查：

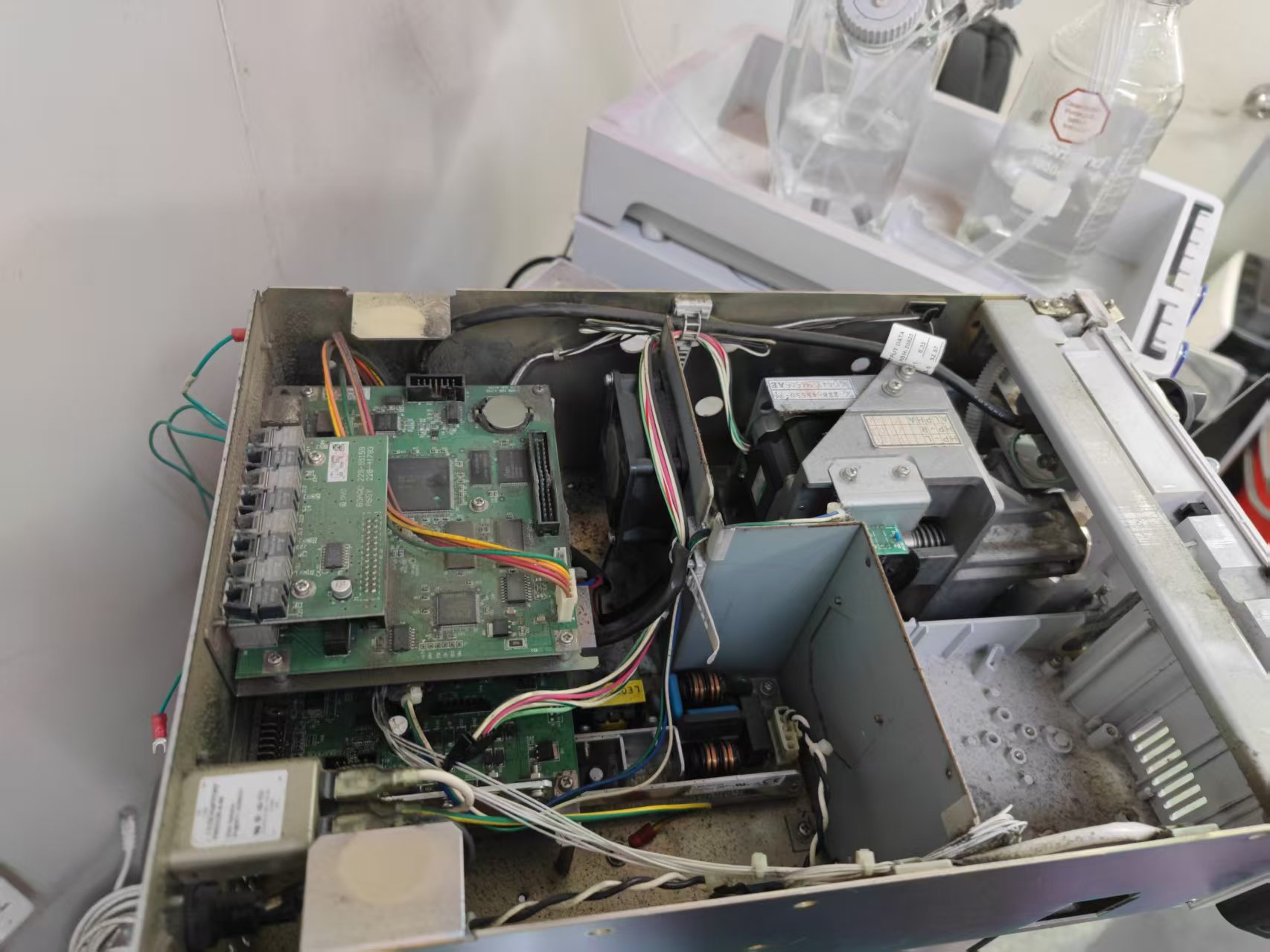

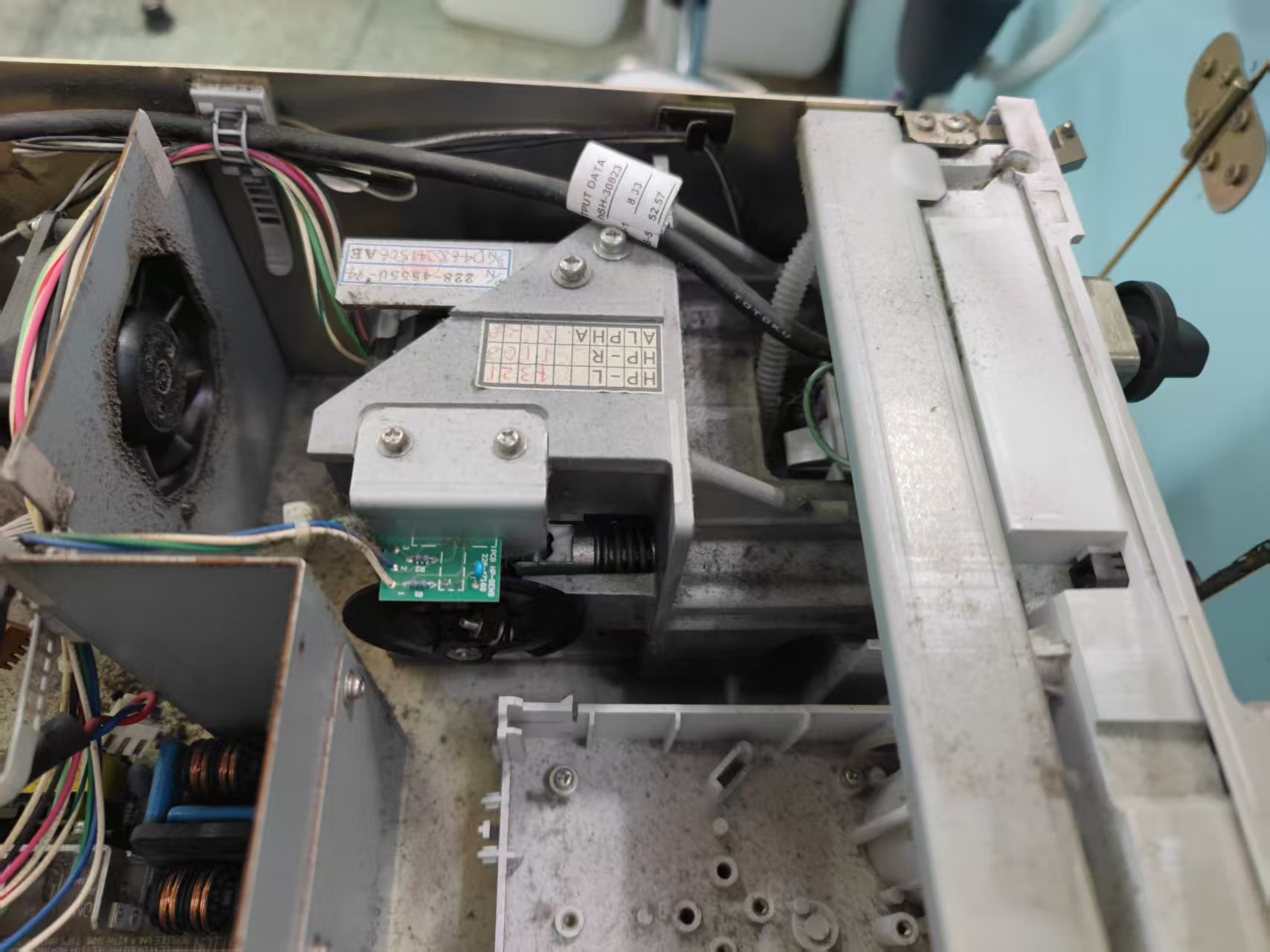

打开仪器外壳后发现，仪器内部积尘严重，尤其是线路板卡插槽、散热风扇周围以及高压泵驱动部件区域的灰尘覆盖较厚，而灰尘积聚可能导致散热问题或电路接触不良/短路。

本次两块主板同时故障，极有可能与内部环境不良，长期影响电路稳定性和寿命有直接关系。

四、 维修过程

根据诊断结果，制定了并执行了以下维修方案：

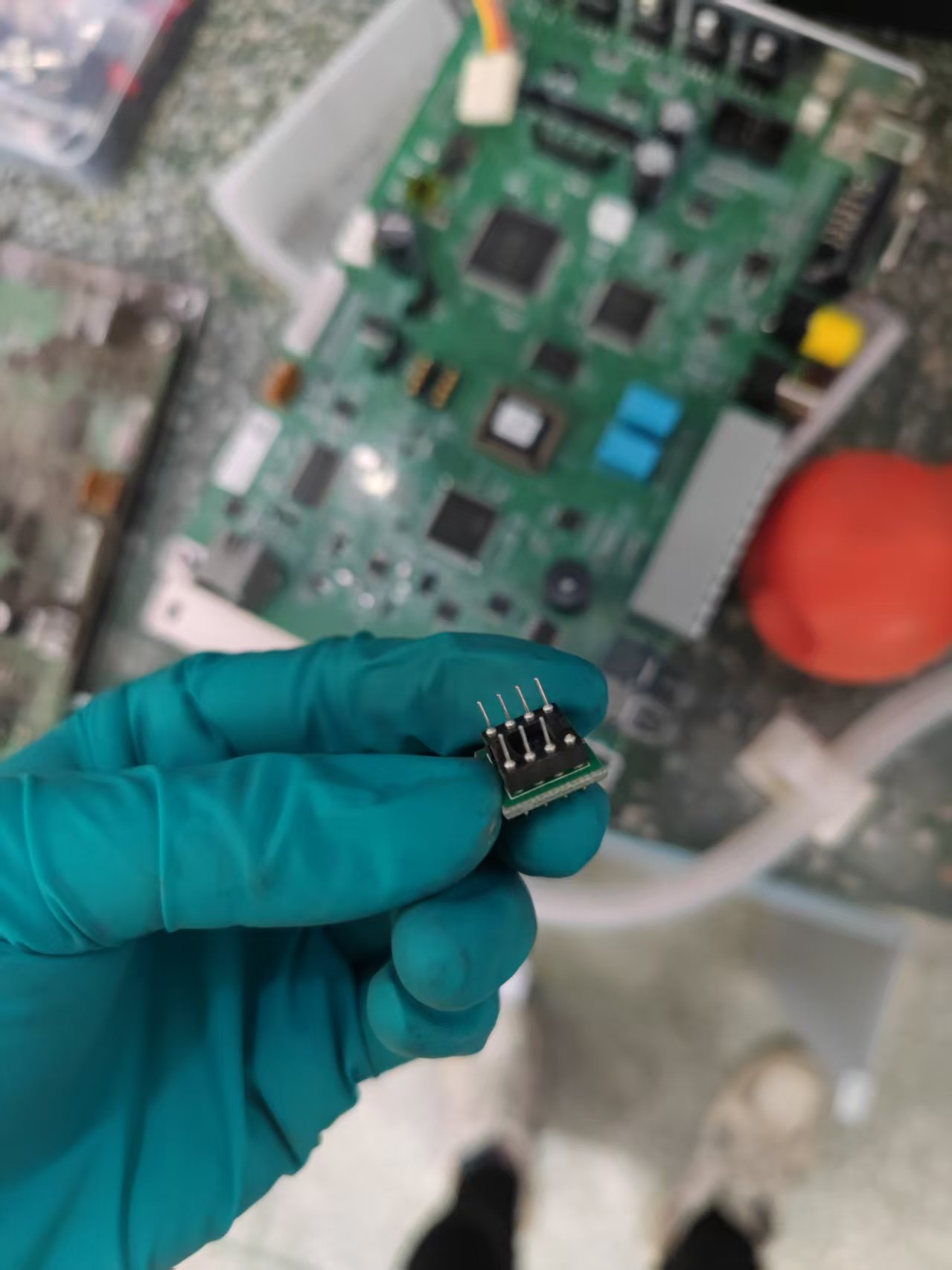

1.核心部件更换：

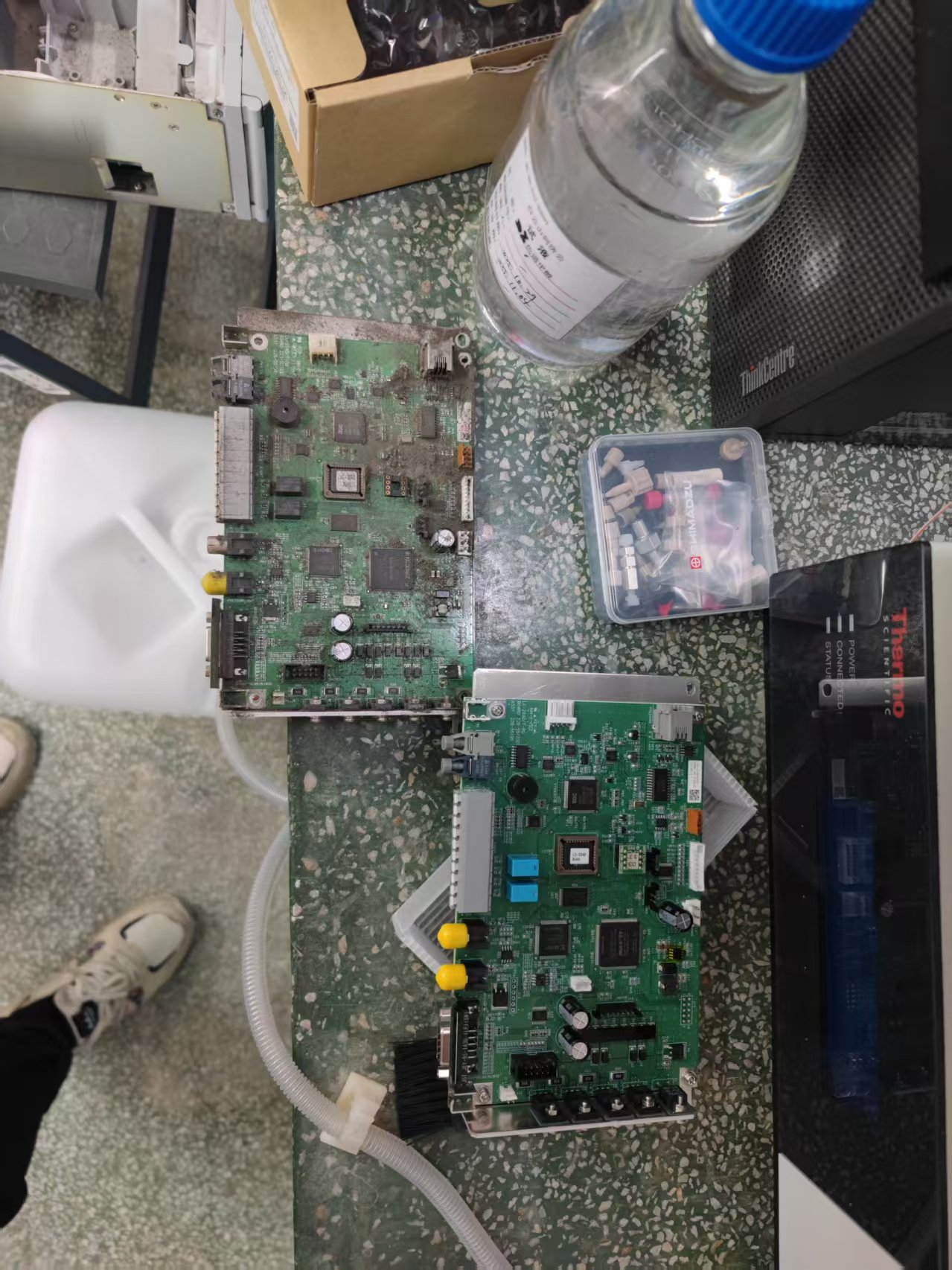

为彻底解决问题，更换了泵A主板和泵B主板。更换过程严格遵循静电防护（ESD）规程，确保新板卡不受损伤。

2.深度清洁保养：

在更换主板前后，使用专业工具对仪器内部进行了全面的除尘清洁。

重点清洁区域包括：新旧主板安装区域、所有线路板插槽、电源模块、散热风道以及液路单元的外围。确保仪器内部工作环境洁净，改善散热条件。

3.安装与连接：

将新主板正确安装并固定，仔细连接所有线缆与插头，确认无误。

五、 维修结果与验证

维修完成后，进行了一系列测试：

开机自检：仪器通电启动，自检过程顺利通过，无任何错误代码报警。

Purge操作测试：执行系统Purge命令，泵A与泵B均能正常启动，平稳输送液体，流路中气泡被顺利排出，操作正常完成。

压力测试：分别设置不同的流速，用水/甲醇作为流动相进行测试。泵A和泵B的压力显示均能随流速变化而稳定、准确地变化，且数值处于合理范围，消除了之前压力异常故障。双泵联动测试也运行平稳，压力曲线正常。

本次岛津LC-20AD液相色谱仪的故障根源在于泵A与泵B的主板损坏。通过更换两块全新主板，并辅以彻底的内部清洁保养，仪器已完全恢复所有正常功能，压力显示准确，Purge及输液运行稳定。本次维修也提示，良好的仪器运行环境（特别是防尘） 对于保障精密色谱仪器电路部分的长期稳定运行至关重要，建议用户定期安排预防性维护与清洁。
