珀金埃尔默 ICP-MS 1000G射频板故障诊断与维修案例

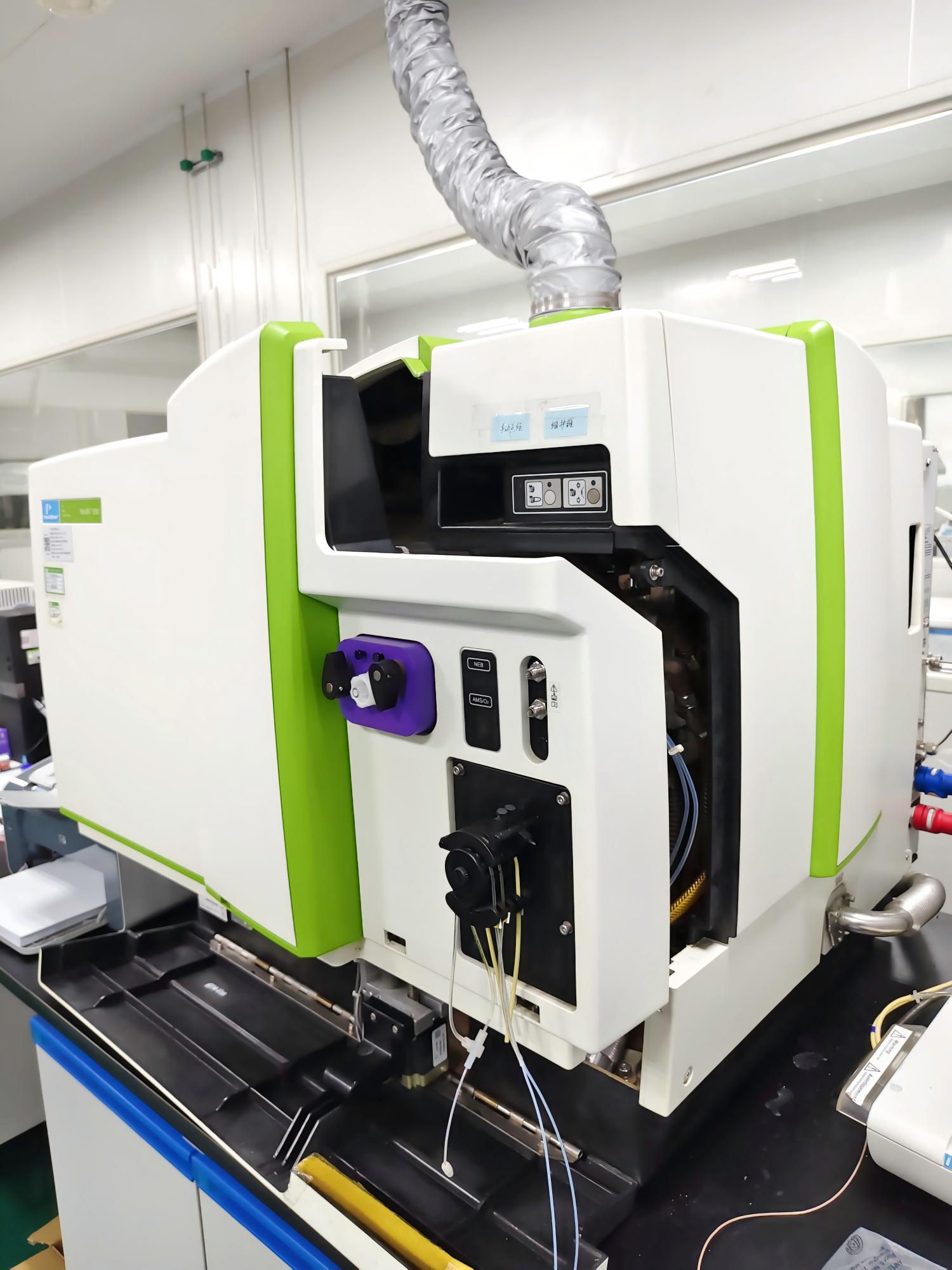

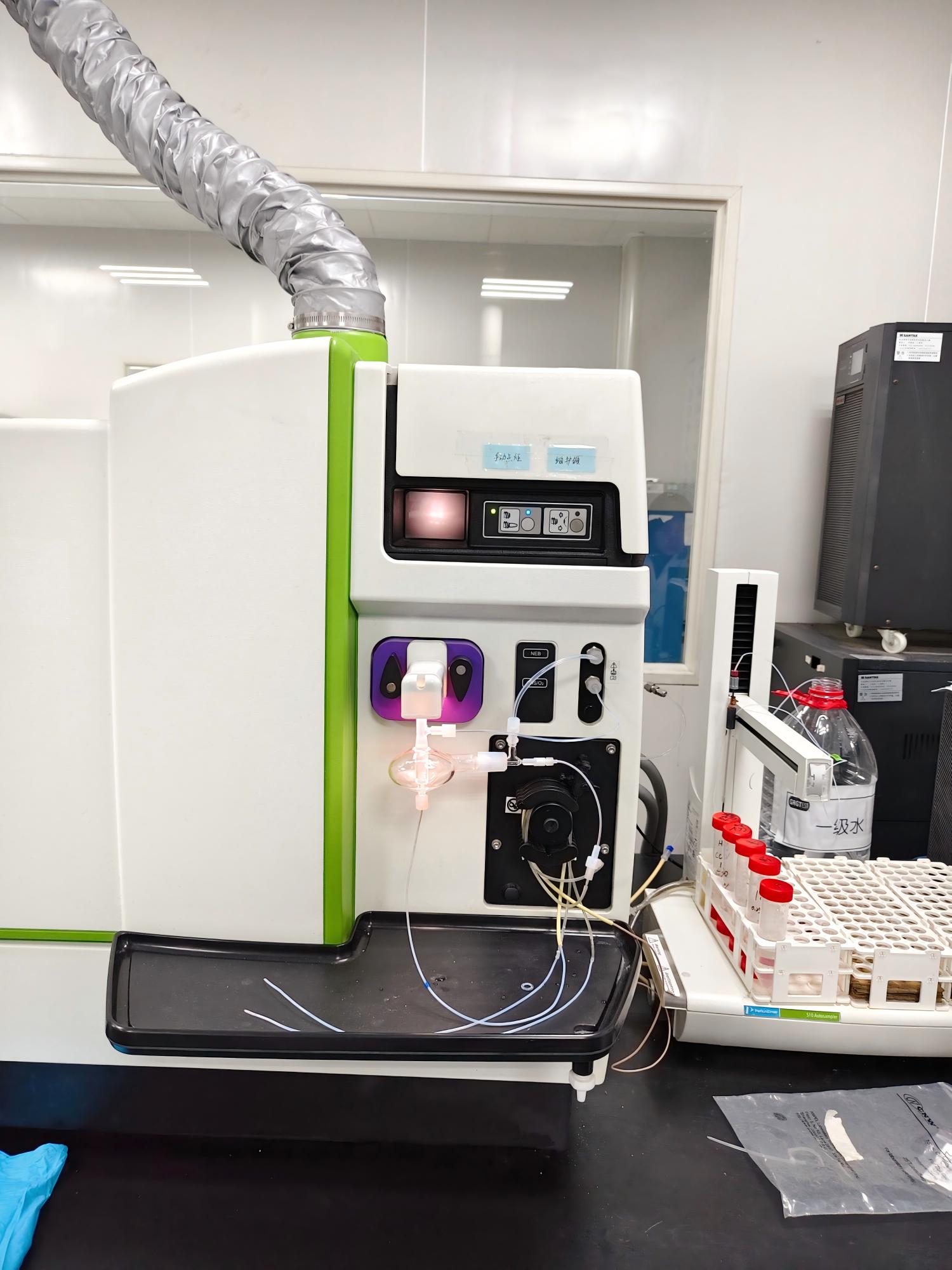

本次维修涉及的设备为珀金埃尔默（PerkinElmer）NexION 1000G型号电感耦合等离子体质谱仪（ICP-MS）。该仪器是实验室用于元素痕量与超痕量分析的核心设备。

报告的初始故障现象明确：仪器无法正常点火（等离子体无法点燃）。无法点火是ICP-MS的常见故障之一，故障原因复杂，涉及气路、水路、进样系统、射频电源、检测电路等多个环节。

二、 故障诊断与排查过程

面对“无法点火”的故障，海易通的工程师遵循了从外到内、从简到繁的系统化诊断流程：

初步检查：首先对仪器的外部条件进行确认，包括氩气供应压力与纯度、冷却水流量与温度、排风系统是否正常等，这些基础条件均被排除。

进样系统检查：等离子体的形成与维持需要稳定、无泄漏的气流。工程师对炬管、雾化室、雾化器、中心管等进样系统关键组件进行了细致的漏气检查，包括使用漏液测试、泡沫检漏等方法。检查后未发现明显的漏气现象，这将故障范围缩小至电气与控制系统。

深入诊断与问题定位：在排除气路问题后，焦点转向射频（RF）功率产生与耦合系统。射频发生器负责产生并维持等离子体所需的高频能量，是点火的“心脏”。通过仪器自诊断功能、关键点电压测试以及波形分析，工程师最终诊断出RF板存在故障，从而导致无法产生和维持等离子体。确定RF板故障后，根据故障性质和备件情况，采取了将RF板拆下进行专业检修的方案。

三、 RF板检修后的回装与验证流程

规范回装：确保仪器主机电源已关闭并断电，小心地将检修后的RF板安装回仪器指定位置。重点检查所有电源接口、信号线接口、射频同轴电缆接口以及接地连接是否牢固、无误。

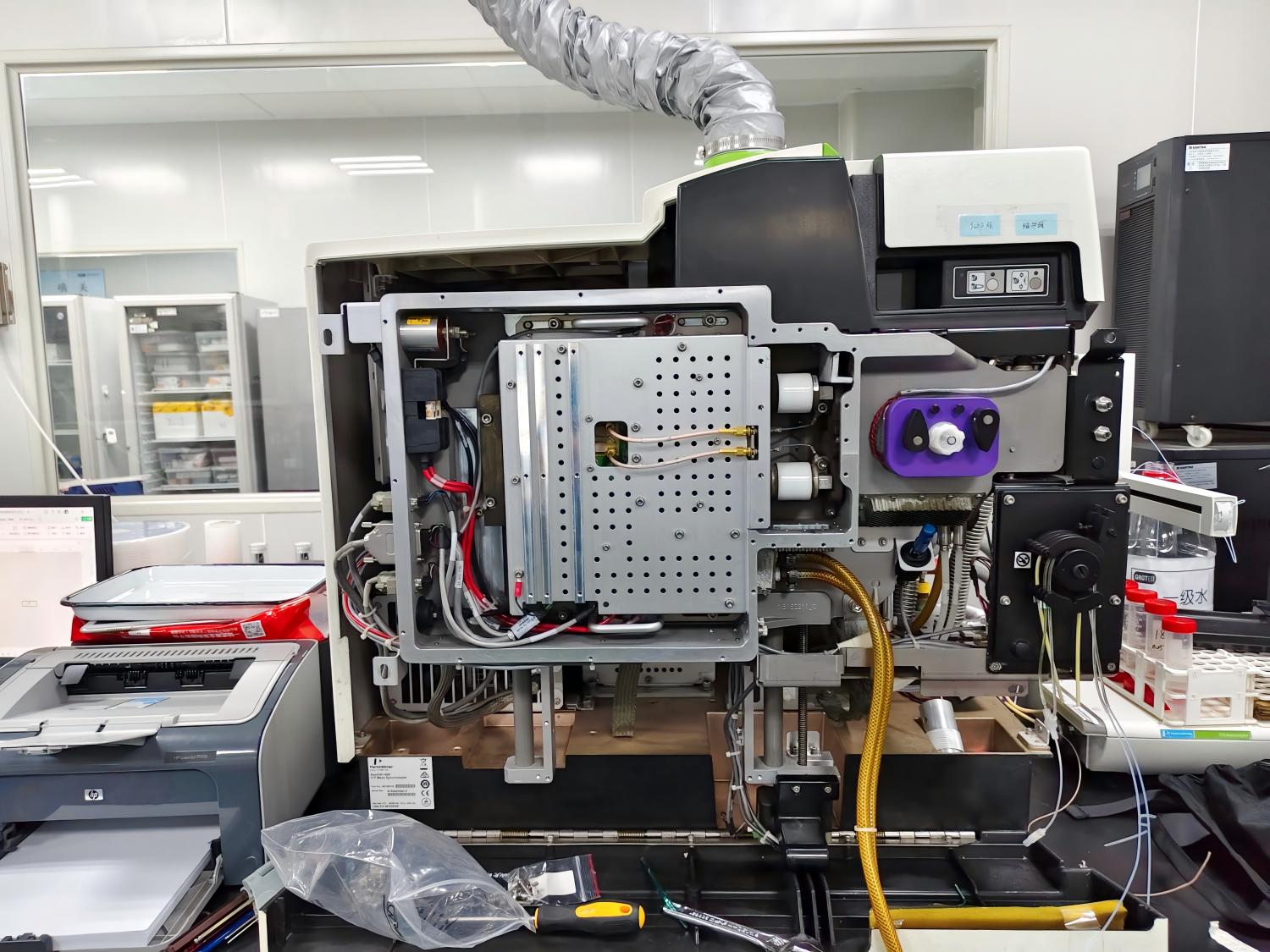

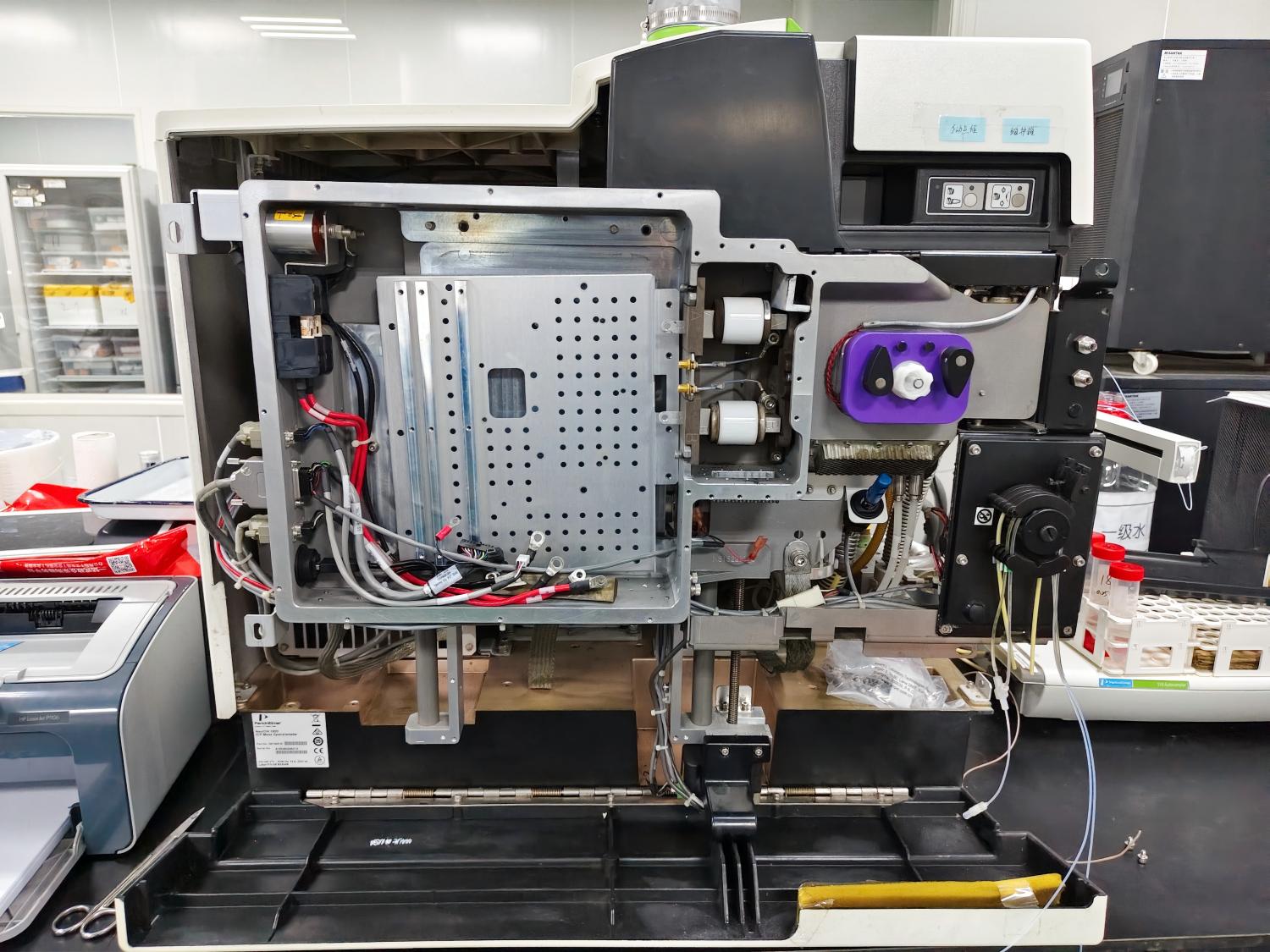

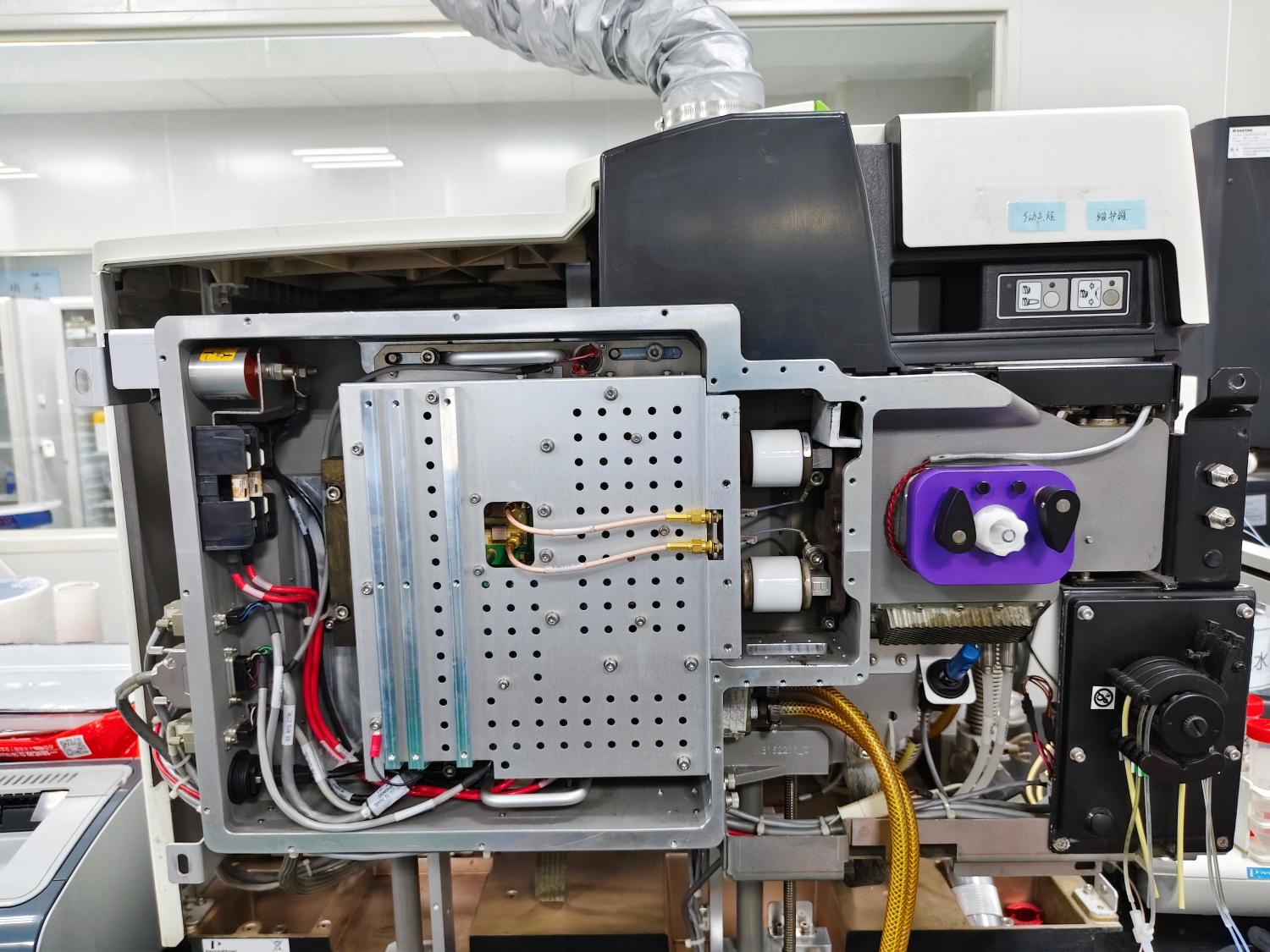

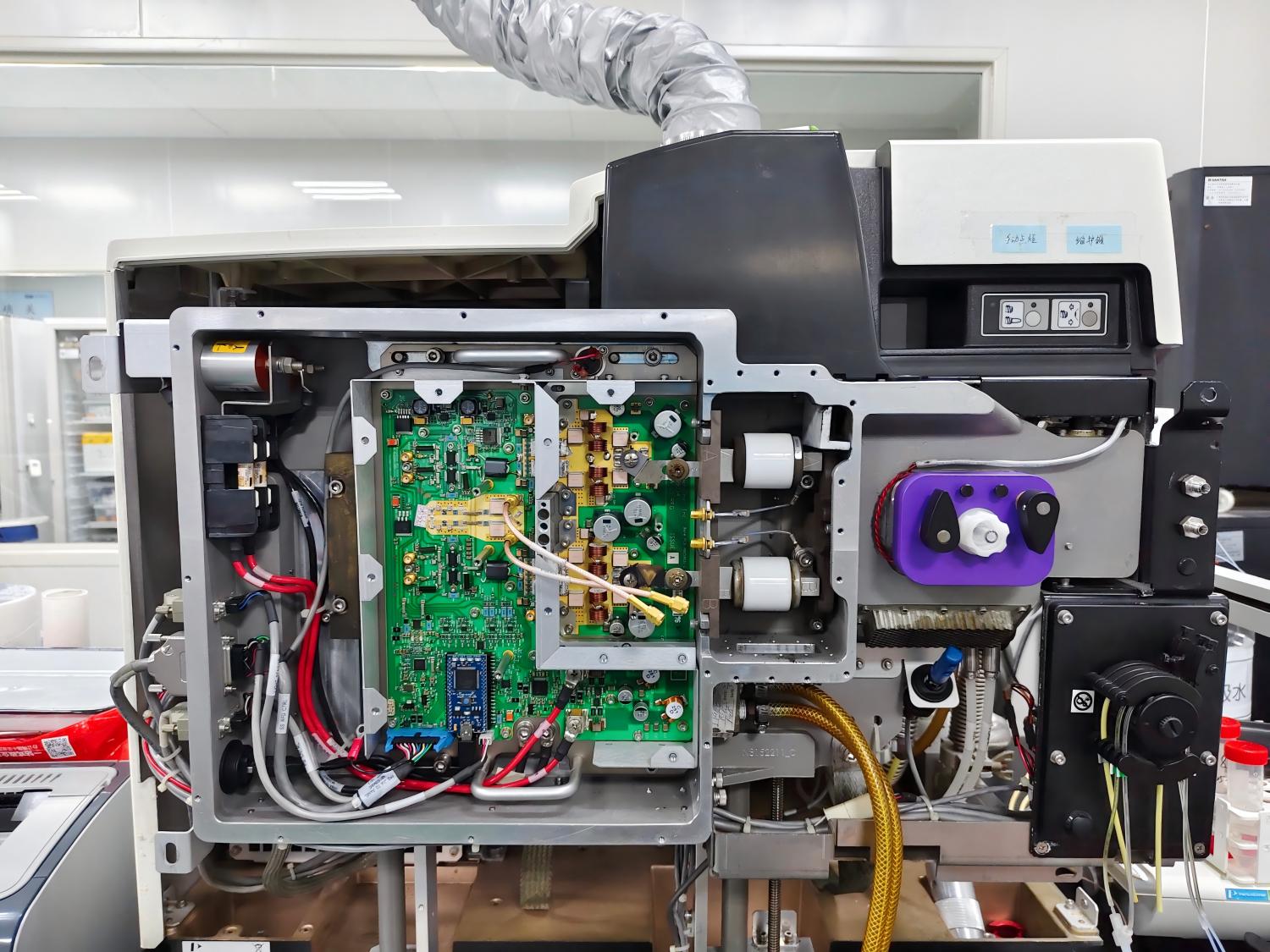

RF板回装、检修

连接恢复与外观检查：恢复所有因拆卸而断开的相关线缆和连接，并做最后的外观整理，确保无零件遗漏，线路整齐无压迫。

系统验证与性能测试：

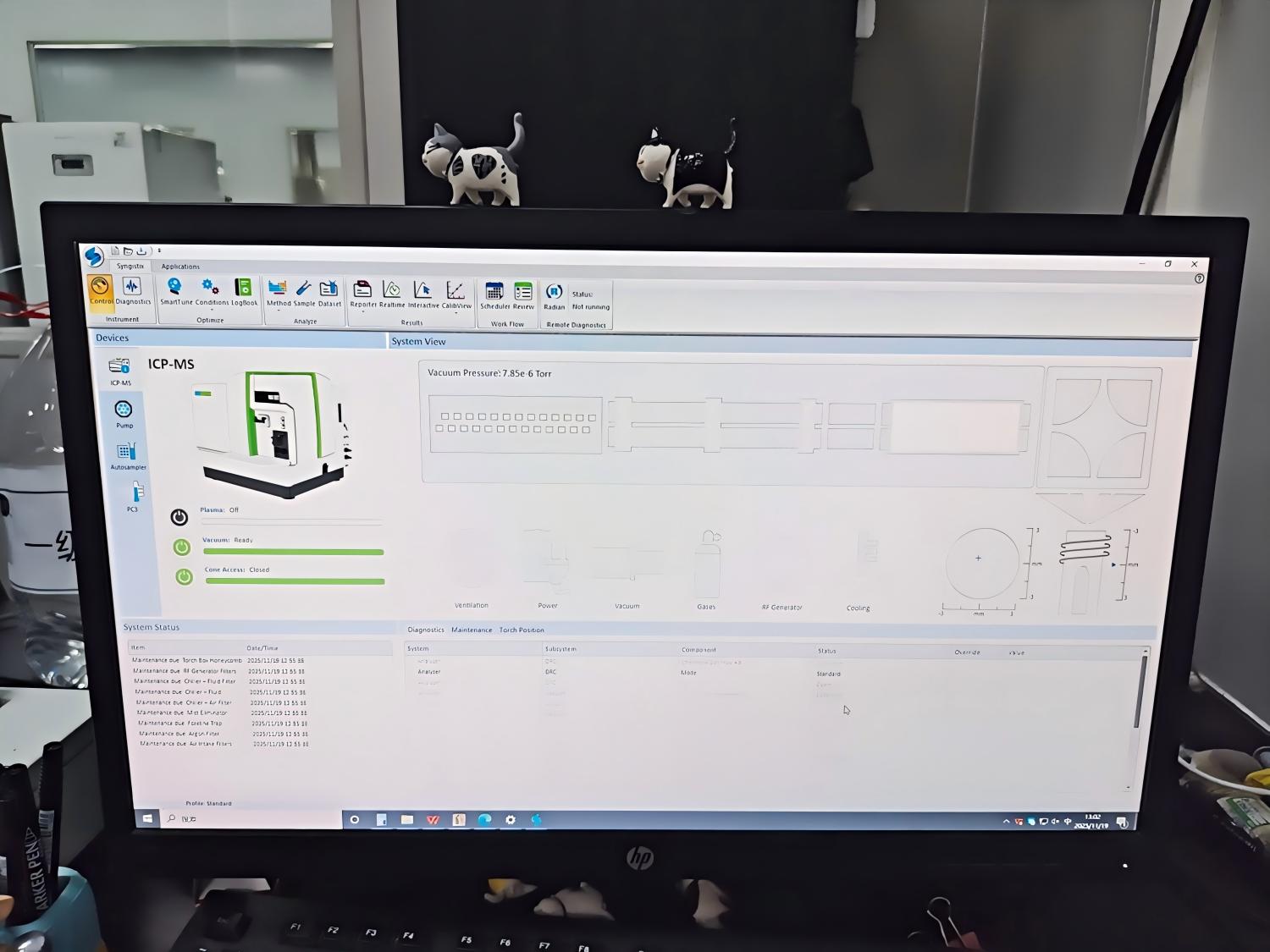

基本启动：开机后，首先观察真空系统运行状态。仪器抽真空过程平稳，真空度能达到并维持工作所需的预设值。

核心功能测试—点火：进入点火操作程序。首次点火一次成功，等离子体炬焰明亮稳定。为进一步验证其可靠性，主动熄火后，连续重复进行了三次点火操作，均能迅速、正常点燃。

性能调谐：点火成功后，立即进行仪器质量校准与性能调谐。使用调谐液，观察灵敏度、氧化物指标、双电荷指标以及质量轴稳定性等关键参数。调谐结果各项指标均达到或优于规定的标准。

应用测试：为最终确认维修完全成功，进行了实际样品分析模拟。配置一系列浓度的混合标准溶液，绘制标准曲线。曲线线性相关系数良好，证明仪器在整个质量范围内的响应准确、稳定。运行实际样品，数据稳定，重复性好，进一步验证了仪器经检修后恢复可靠性。

四、 维修结果总结

本次针对珀金埃尔默NexION 1000G ICP-MS“无法点火”故障的维修，通过系统化的诊断，精准定位为射频发生器板（RF板）故障。经过对该核心部件的专业检修与规范回装，完成了从硬件修复到整机性能验证的全流程。

最终维修成果确认：仪器开机、抽真空、点火、调谐及样品分析测试全部正常，所有性能指标恢复至出厂标准，此次维修有效地解决了故障，保障了分析工作的正常进行。
