安捷伦GC 6890N 气相色谱仪炉温箱加热故障维修案例

一、 故障现象

用户报告安捷伦 GC 6890N气相色谱仪的柱温箱无法启动加热程序。具体表现为：设定升温程序后，柱温箱温度无任何上升趋势，导致色谱分析实验无法进行。

二、 问题诊断与排查

维修工程师抵达现场后，遵循由表及里、先易后难的排查原则，进行了系统检测：

1. 初步观察与通电测试：确认仪器电源连接正常，控制面板显示无误。尝试设定一个简单的升温程序并启动，观察到炉温箱温度指示不上升。

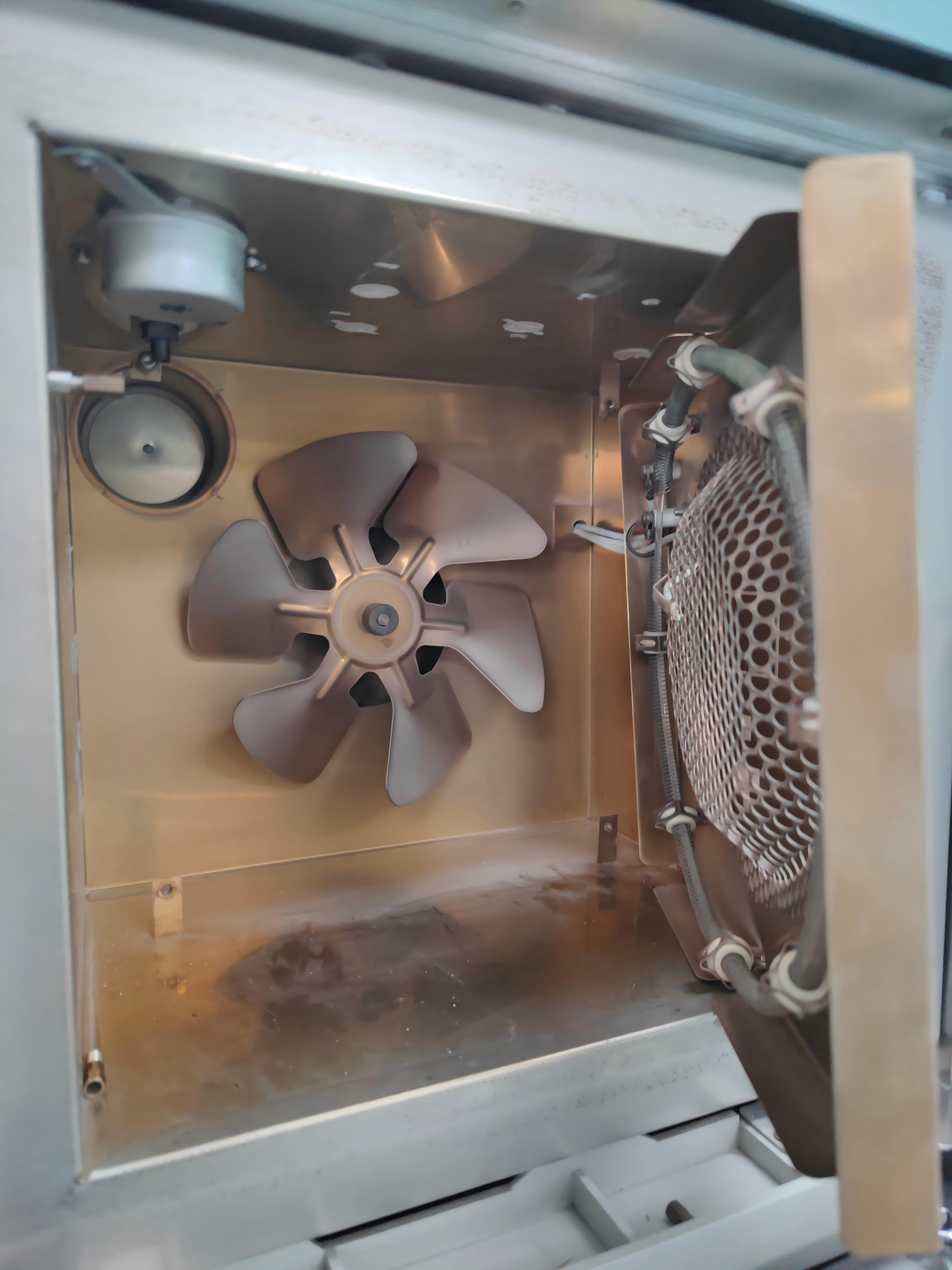

2. 关键部件检查：柱温箱加热依于高效的空气循环系统，以确保温度均匀性和防止局部过热，因此，循环风扇是首要检查点。打开仪器侧面、后面板，检查炉箱风扇区域。启动仪器并命令炉箱加热或直接风扇测试时，观察到炉箱内的循环风扇完全静止，无转动迹象。

3. 故障判断：基于上述检查，直接锁定故障点。

安捷伦GC的设计中包含安全连锁逻辑，若检测不到炉箱风扇的正常运转，系统将禁止加热器工作，以防止因热量无法散开而导致的过热风险，保护色谱柱、仪器内部件及安全。

通过现场检测，定位故障原因为：炉箱循环风扇电机损坏，导致加热系统保护性停用。

三、 维修过程

1. 准备工作：确保仪器完全断电。准备工具以及替换的安捷伦GC 6890N炉箱循环风扇电机备件。

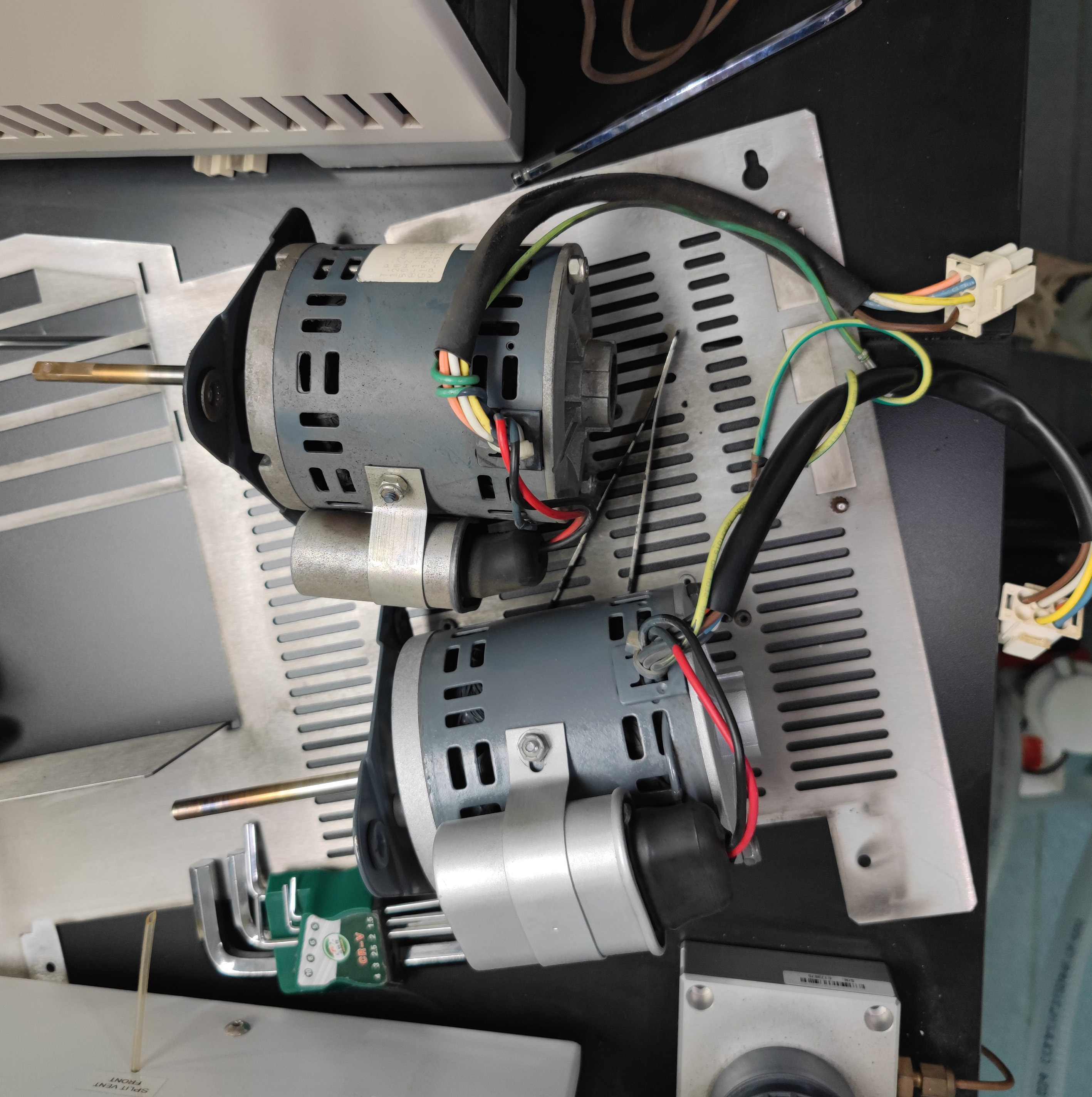

2. 拆卸旧电机：安全移除连接至风扇电机的电源线和可能的转速反馈信号线。卸下将电机固定到炉箱风道组件上的螺丝或卡扣。小心地将故障电机连同其连接的风扇叶轮一起取出。

3. 安装新电机：将新的电机组件准确放置到原位置。固定好所有机械紧固件。重新连接电源线与信号线，确保插接牢固无误。

4. 初步通电验证：恢复仪器供电，在不启动加热程序的情况下，通过仪器诊断菜单手动启动风扇测试，看到炉箱风扇恢复正常运转，声音平稳无杂音。

故障维修排除中

四、 维修结果与功能验证

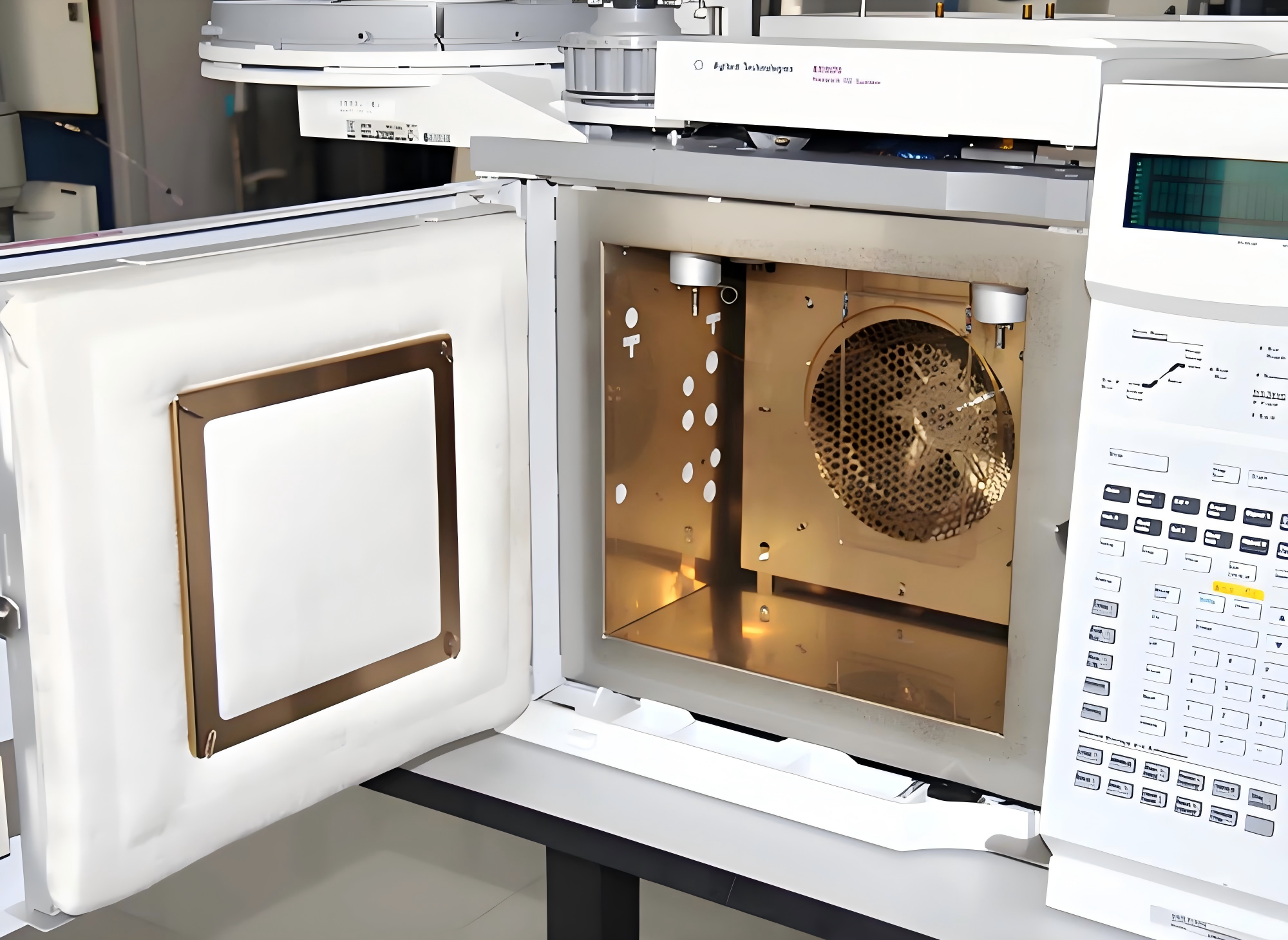

1. 基本功能测试：风扇运转正常后，在仪器控制面板上设置柱温箱升温程序。观察到柱温箱温度能够按照设定速率平稳上升，达到目标温度后也能稳定保持。降温过程也正常有效。

结论：炉温箱加热与冷却功能已完全恢复。

2. 系统联机验证：为确保维修的彻底性，特别是该色谱仪与质谱检测器联用，进行了更全面的系统测试：

安装合适的色谱柱，连接至接口。启动质谱仪，进行真空检漏，确认系统密封良好。执行自动调谐程序。调谐过程顺利，各项指标（峰形、分辨率、丰度比等）均达到标准要求，调谐报告通过。

结论：联机系统工作正常，维修未对仪器其他模块造成任何影响，整机性能可靠。

五、 总结与建议

本次安捷伦 GC 6890N故障的根本原因为炉箱循环风扇电机损坏。维修通过针对性地更换电机组件，高效地解决了问题。风扇电机属于运动部件，是色谱仪中常见的耗材之一，其寿命受使用环境、使用频率等因素影响。
