安捷伦7850 ICP-MS 真空管路故障分析与维修全记录

电感耦合等离子体质谱仪（ICP-MS）作为元素与同位素分析的利器，其稳定运行高度依赖于一个高效、无泄漏的高真空系统，然而，复杂的内部真空管路长期处于高温、腐蚀及机械振动环境下，仍是潜在的故障点。本文将详细解析一例安捷伦7850 ICP-MS内部真空管路破损的典型故障，系统阐述其诊断、维修及验证全过程，为同行提供参考。

一、 故障现象

仪器在启动或运行过程中，操作人员观察到以下异常现象：

1.真空度异常： 真空泵启动后，系统无法达到设定的工作真空度。

2.泵速指示异常： 在仪器软件状态监控中，分子涡轮泵的转速虽可达到额定值，但对应的“泵速”指示长期低于正常值，表明泵的抽气效率低下。

3.仪器状态不稳： 尝试点火时等离子体难以稳定形成。

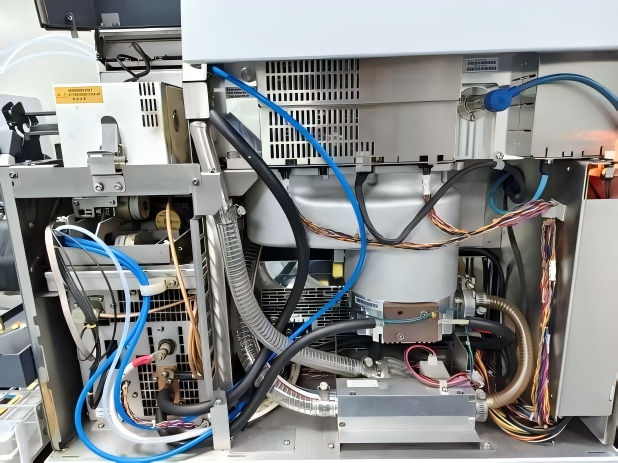

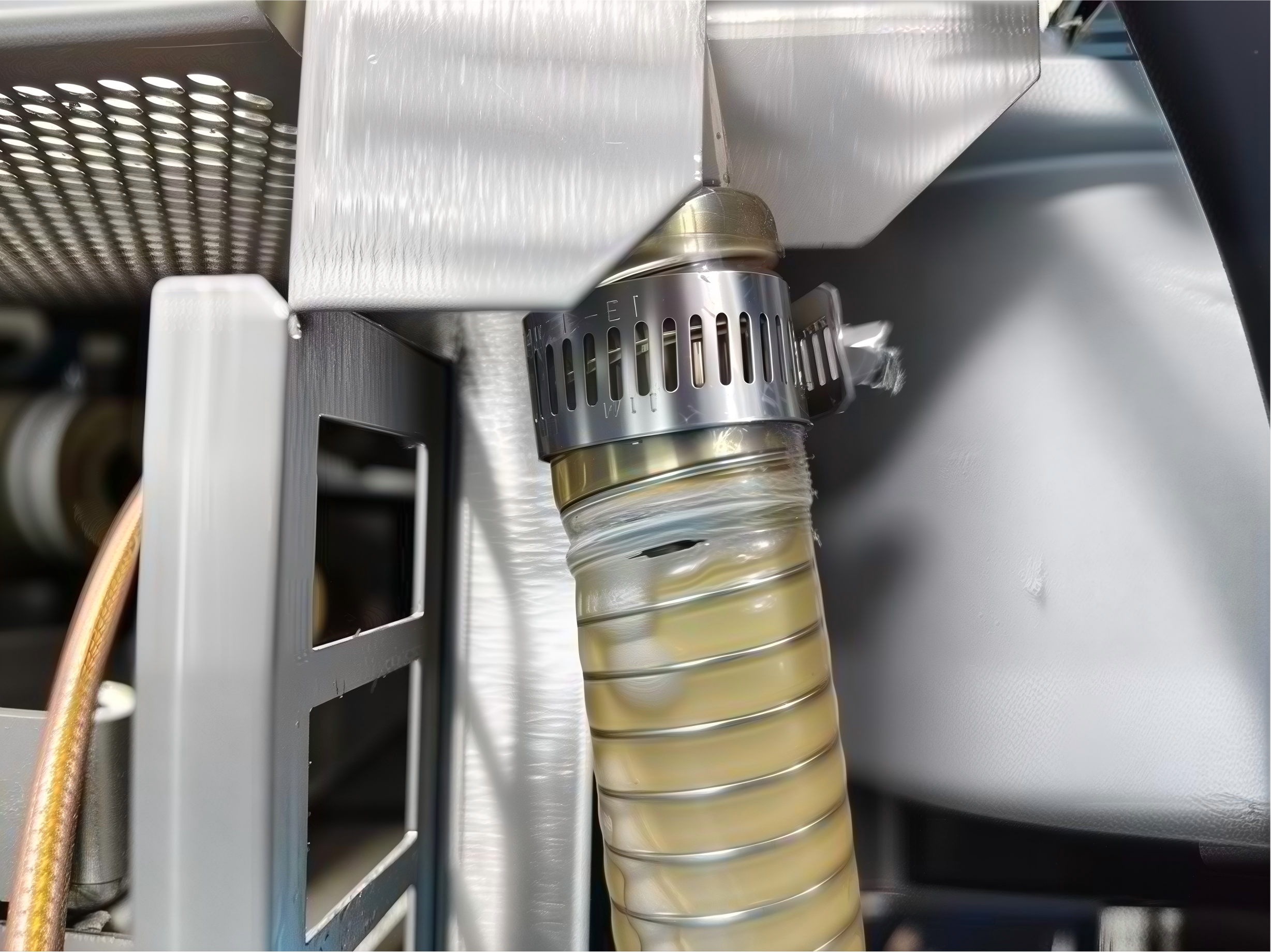

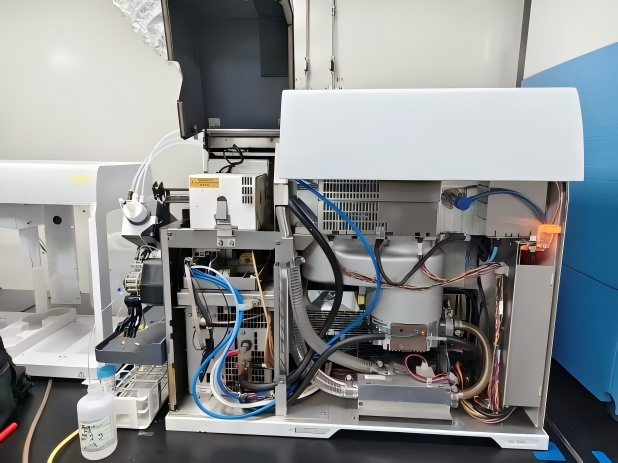

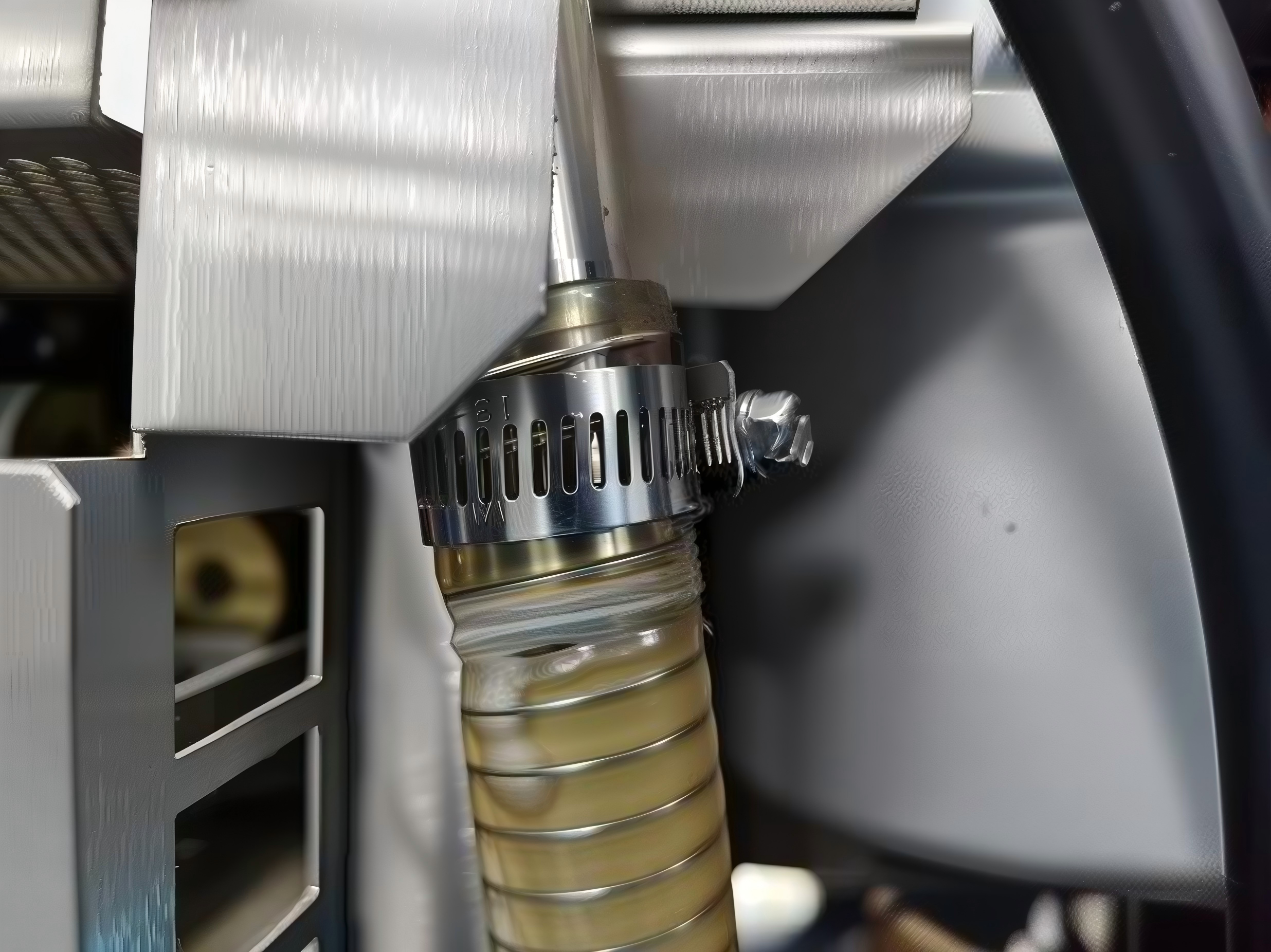

检查看到管路已经出现破损

二、 问题诊断

初步排查外部泄漏： 首先使用检漏液对真空腔室的所有外部接口进行检查，排除最常见的入口气路泄漏。

软件诊断与数据回顾： 调阅仪器日志，确认故障是突然发生还是性能逐步恶化，后者常指向部件老化。观察真空泵电流、前级泵背压等参数，初步判断是泵体故障还是系统泄漏。

分段隔离测试： 关闭等离子体，利用仪器的真空阀门将真空系统划分为质谱分析室、样品引入室、分子泵与前级泵等几个部分。通过分别抽真空和保压测试，快速将泄漏范围缩小到某个区段。

内部检查确认： 在排除所有外部泄漏可能后，最终锁定故障源为仪器内部的一段真空连接管路。这些管路通常由特氟龙、PEEK或不锈钢制成，长期受热、接触酸性气溶胶或机

械应力后，可能出现：老化脆裂、接头松动或密封圈失效。

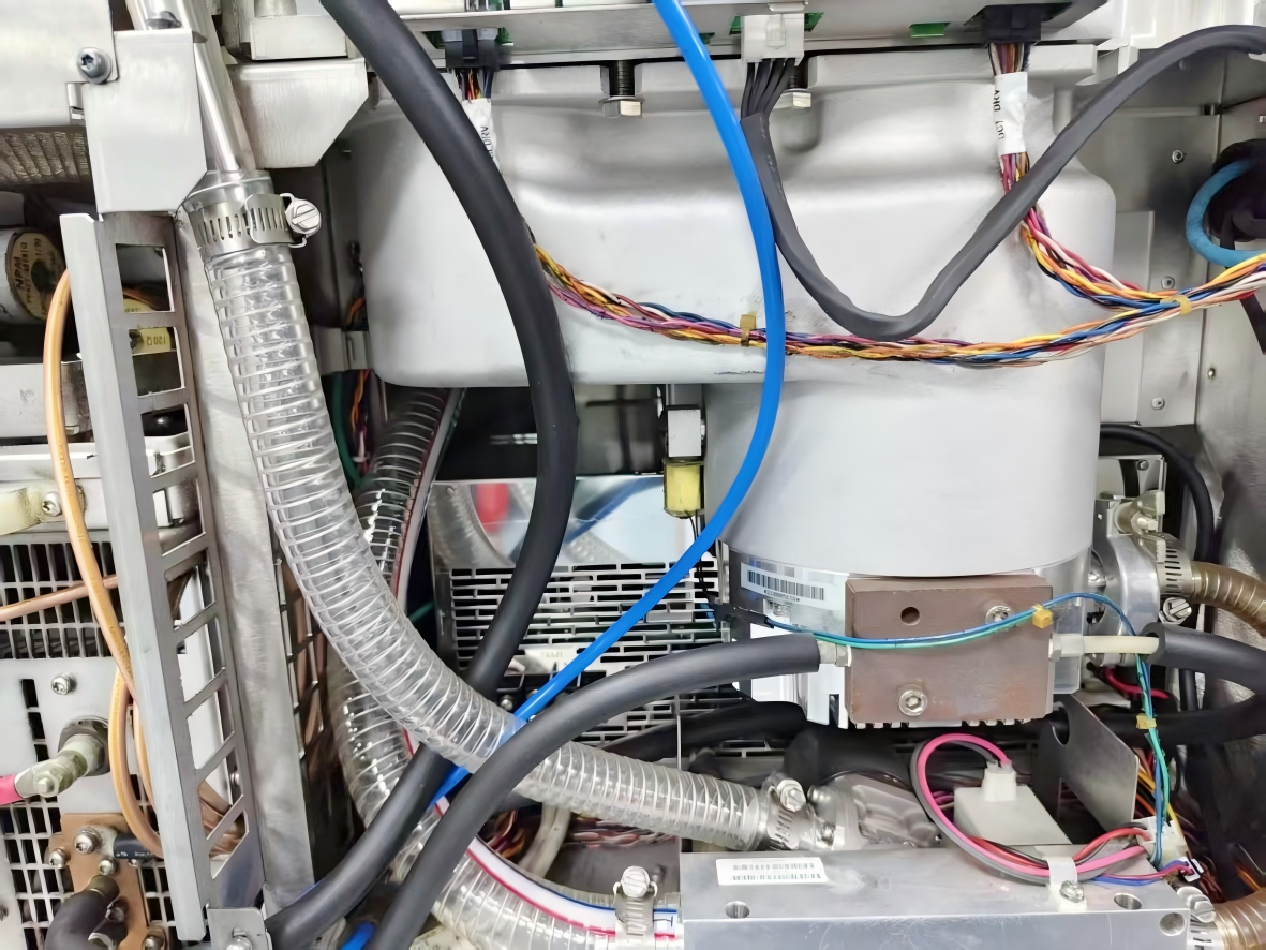

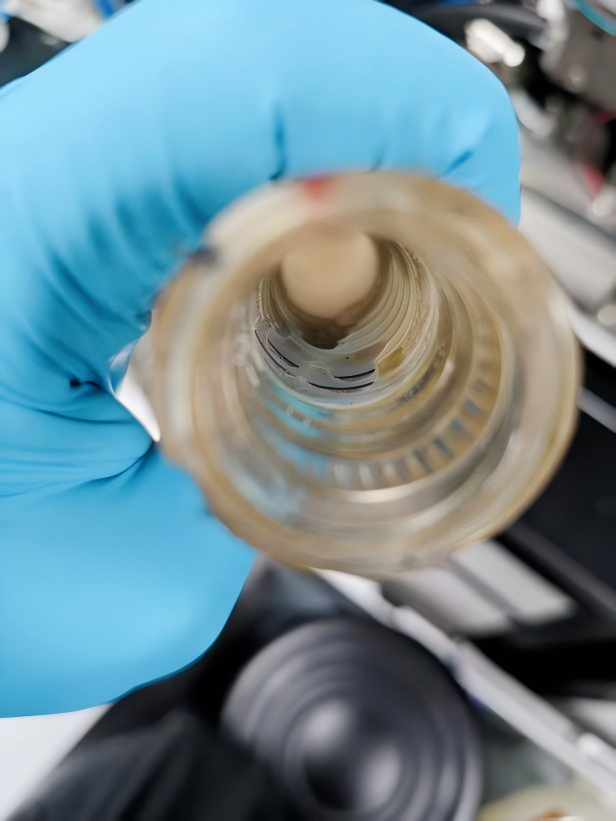

拆卸管道后看到破损更为明显

三、 维修过程：

安全准备与放空： 严格遵守安全规程。关闭仪器电源，依次关闭气源。通过仪器放空阀，缓慢将真空系统恢复至常压。

拆卸与暴露： 小心拆卸面板和盖板，以暴露目标真空管路区域。注意记录拆卸顺序，并妥善放置螺丝和部件。

拆卸旧管路： 使用工具松开管路两端的卡箍接头，取下破损管路，观察其破损位置和形态，以分析根本原因。

清洁与检查： 对管路两端的金属接头进行清洁，检查密封面是否光滑无划痕。更换全新的、型号规格完全匹配的密封圈。确保接头螺纹完好。

安装新管路： 安装原厂的替换管路。确保管路走向平顺，无过度弯曲、拉伸或扭曲，预留适当的热膨胀余量。严格按照扭矩要求拧紧卡箍或接头，防止过紧损坏接头或过松导致泄漏。

初步检漏： 在重新封闭机箱前，对更换的接头处进行检漏液测试，确保无泄漏。

四、 维修结果与性能验证

完成管路更换并重新组装后，进行系统性的启动与验证。

抽真空测试： 启动真空系统。仪器在规定时间内达到正常工作所需的高真空。关键指标泵速参数恢复并稳定在100%， 表明分子泵正在以最高效率工作，系统无泄漏。

点火与等离子体稳定性测试： 在真空达标后，进行等离子体点火。点火一次成功，等离子体火焰稳定、明亮，中心通道清晰。

仪器调谐与性能验证： 运行完整的自动调谐程序。关键调谐参数达到设置要求。

本次Agilent 7850 ICP-MS真空管路故障的顺利解决，再次印证了系统化诊断和规范化维修流程的重要性。真空系统的微小泄漏足以导致仪器整体性能的严重劣化。
