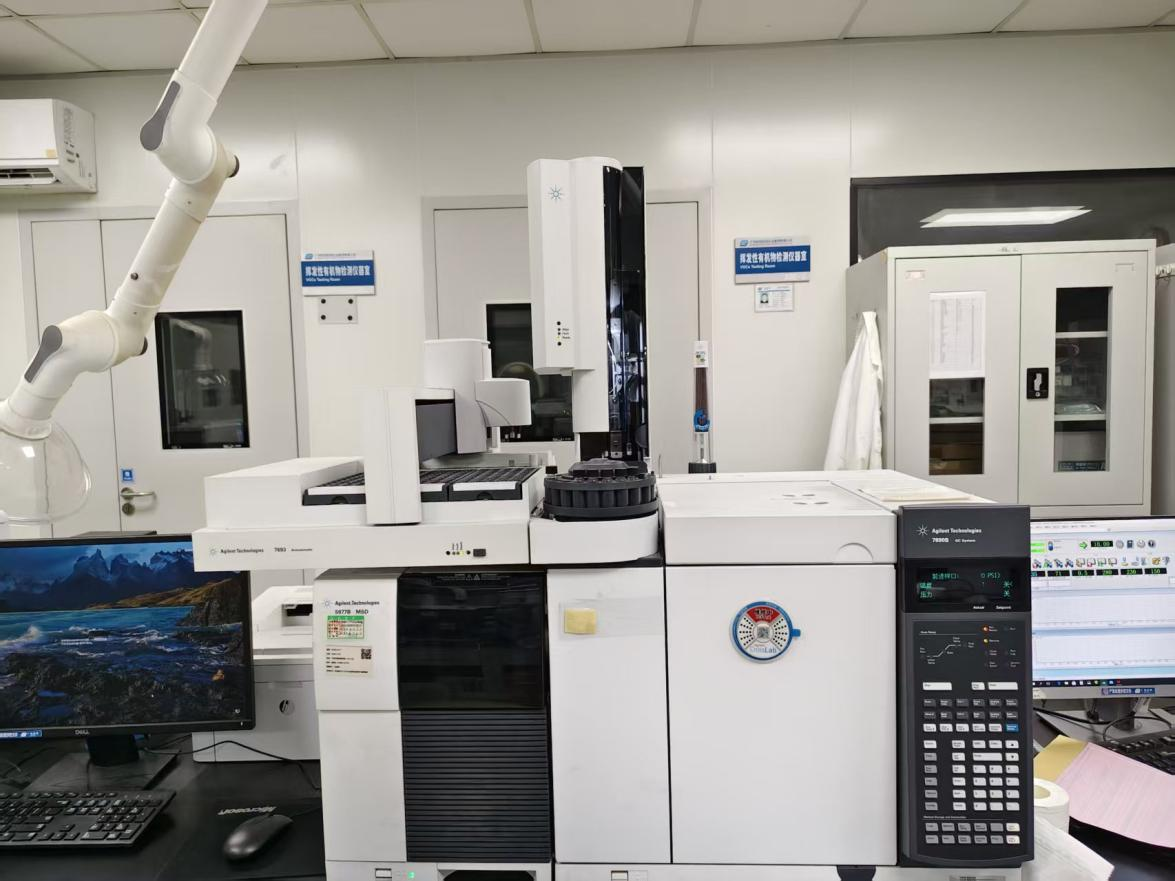

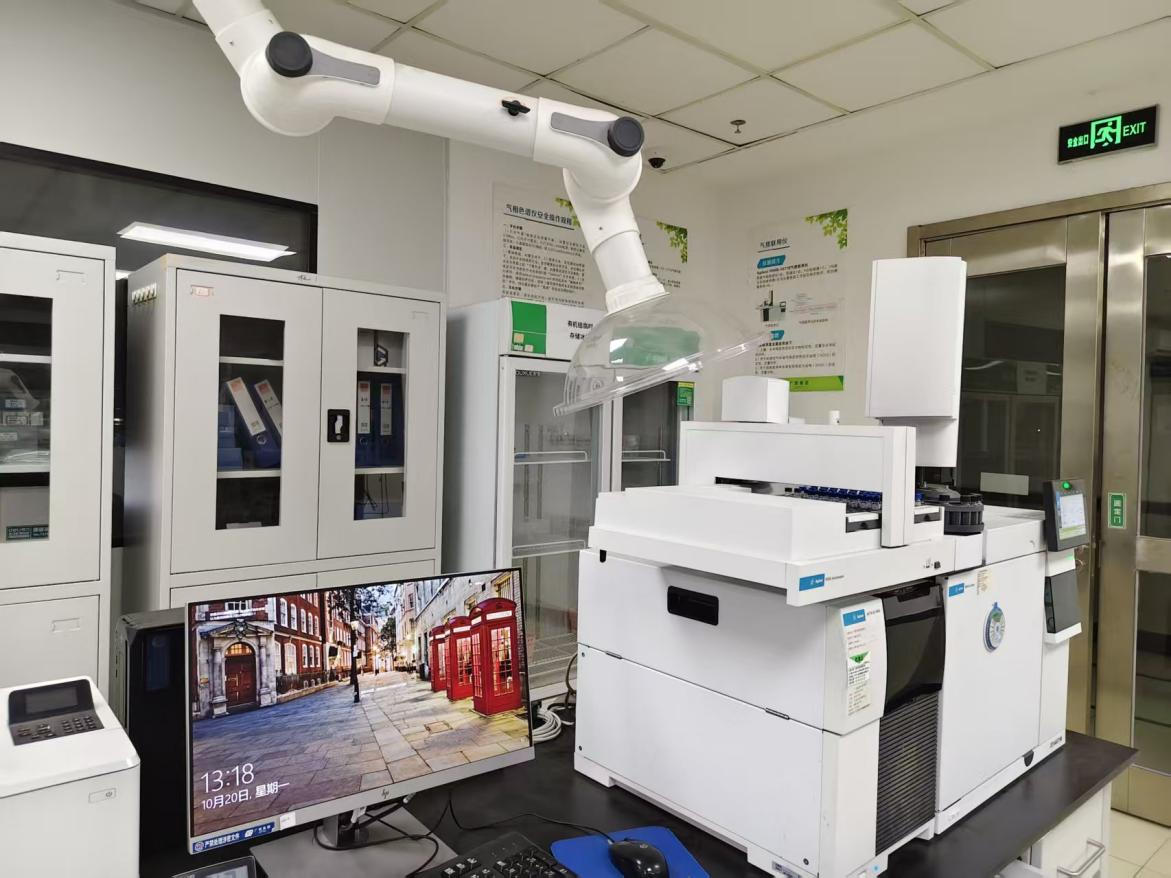

安捷伦5977B GC/MSD 故障排查与维修实例：氮气/氧气比例过高问题的诊断与解决

这是一例安捷伦气质联用仪5977B GC/MSD因系统泄漏导致氮气（N₂）和氧气（O₂）比例过高的故障排查与维修过程。通过系统性的诊断，最终定位问题为关键部件的密封圈老化破损。在更换密封圈后，仪器性能恢复正常。

一、 故障现象

仪器在开机运行或日常监测中，其真空系统状态监测显示氮气（28）和氧气（32）的峰高原值持续偏高。即使经过数天的持续抽真空，该比例依然无法下降至可接受的范围（通常要求N₂和O₂的比例各低于10%）。

具体表现：

在“调谐与状态”界面中，实时显示的N₂和O₂比例远高于10%。

仪器本底噪声可能升高，影响检测灵敏度。

若进行自动调谐，报告会明确提示空气/水比例过高，调谐失败。

二、 问题诊断与分析

高比例的氮气和氧气是GCMS系统存在漏气（Leak） 的典型特征。因为空气中主要成分就是氮气和氧气，当外界空气通过微小的泄漏点进入高真空的质谱端时，就会导致这两种气体的信号显著增强。

诊断流程：

确认故障现象： 首先在仪器软件（MassHunter）中检查“真空控制”和“调谐与状态”视图，确认N₂和O₂的比例确实持续异常，排除误判。

执行自动调谐： 运行自动调谐程序。调谐报告是判断系统状态的重要依据。报告中的“空气/水检查”项会明确失败，并给出具体的N₂和O₂比例，这为后续维修提供了量化指标。

排查泄漏源： 系统泄漏的可能位置众多，需要由简到繁进行排查：

进样口相关： 检查进样隔垫、衬管O型圈、色谱柱螺母是否老化或未拧紧。

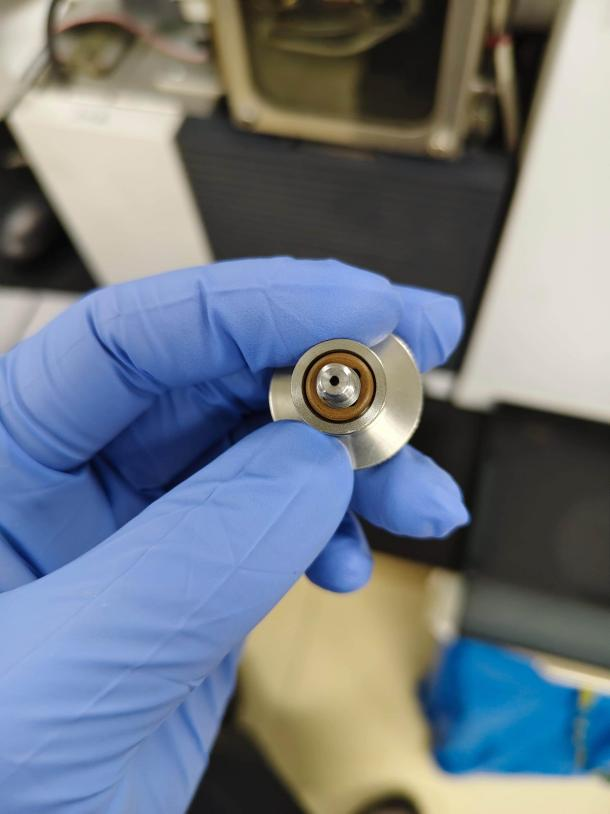

色谱柱连接： 检查色谱柱进入MS源的接口处的石墨锥/密封圈是否损坏或安装不到位。这是常见泄漏点之一。

真空腔体外部密封： 这是本案例的重点。质谱仪的真空腔室由多个部件拼接而成，例如前级板（Foreline）、侧板、四极杆分析器安装座等接口处都配有大型的Viton或硅胶材质的密封圈。这些密封圈长期处于高温、真空及机械应力下，会不可避免地发生老化、硬化、失去弹性甚至开裂，从而导致微漏。

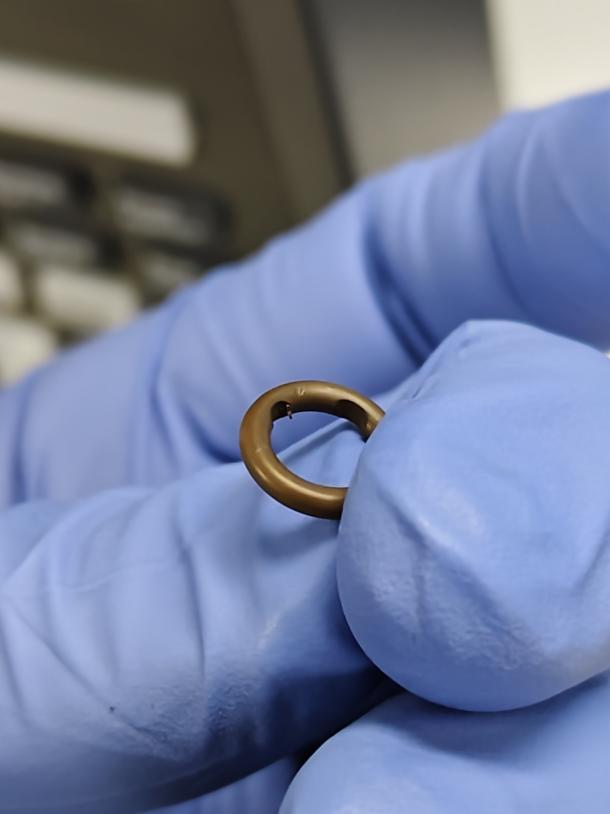

在本案例中，经过对上述所有可能泄漏点的逐一排查，最终将问题锁定在真空腔体外部的一个主密封圈上。该密封圈因长期使用，出现了肉眼可见的压缩形变、表面裂纹或破损，失去了密封功能。

三、检修步骤：

安全准备： 确保仪器已完全关机，并拔掉电源线。佩戴无尘手套，防止污染精密部件。

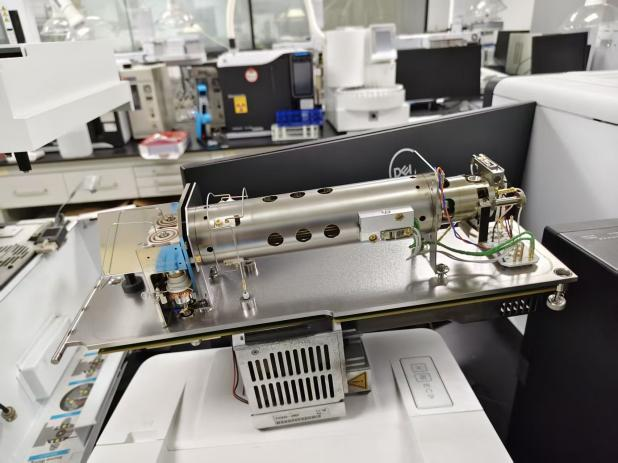

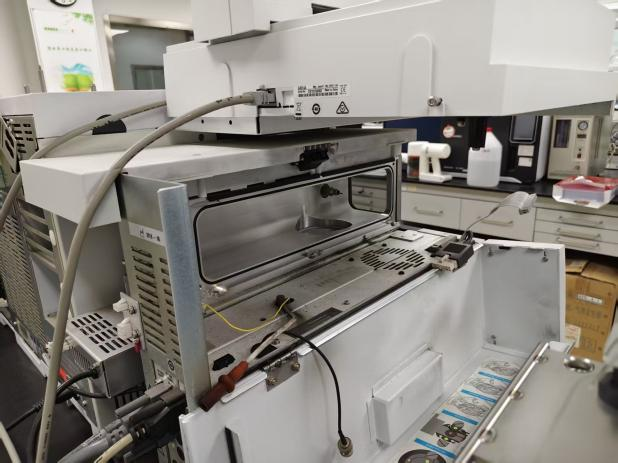

拆卸与暴露： 小心拆卸质谱仪的外壳，找到需要更换密封圈的特定部件位置（根据诊断结果，如前级板接口）。

移除旧密封圈：使用合适的工具（如塑料撬棒）轻柔地移除了已破损的旧密封圈。

注意： 避免使用金属尖锐工具，以免划伤精密的金属密封面。

清洁密封面： 用蘸取少量无水乙醇的无纺布，彻底清洁安装密封圈的金属凹槽和接触面，确保无任何灰尘、油污或旧密封圈的残留物。待乙醇完全挥发。

安装新密封圈：将全新的密封圈小心地放入清洁后的凹槽中。确保密封圈平整地安放到位，没有扭曲、折叠或拉伸过度。在安装某些特定密封圈时，可按照维修手册指导，在密封圈上均匀涂抹极薄的一层真空脂，以辅助密封和安装（注意：并非所有密封圈都需要，需参照手册）。

重新组装： 按照相反顺序重新安装拆卸的部件，确保所有螺丝均按照规定的扭矩对角拧紧，以保证受力均匀，形成有效密封。

开机与检漏：重新连接电源，启动仪器。开启真空系统，观察泵的运行状态。待真空度达到基本要求后（例如涡轮分子泵转速稳定），立即进行空气/水检查或自动调谐。

四、 维修结果与验证

更换破损的密封圈后，仪器性能得到立竿见影的改善：

真空度提升： 真空系统能够更快地达到并维持高真空度。

调谐通过： 执行自动调谐，报告显示 “空气/水检查”通过。氮气（28）和氧气（32）的比例均显著下降，稳定在10%以下的可接受范围内。

仪器状态正常： 仪器本底降低，信噪比恢复，各项性能指标均达到分析方法的要求，可以重新投入正常的样品分析工作。

五、 经验总结与预防性维护建议

本次Agilent 5977B GCMSD的维修案例，再次印证了系统性排查在仪器故障诊断中的重要性。对于氮氧比例过高的经典问题，应遵循从外部到内部、从简单到复杂的排查原则。

预防性维护建议：建立定期检查制度： 在预防性维护计划中，应定期（如每半年或每年）检查所有关键密封圈的状态，观察其是否有老化迹象，而不是等到故障发生。

备件管理： 实验室应常备常用的密封圈、O型圈等易损件，以便在需要时能迅速更换，减少仪器停机时间。

规范操作： 在拆卸和安装涉及真空的部件时，务必遵循标准操作规程，确保密封圈安装正确到位，避免因人为安装不当导致泄漏。
