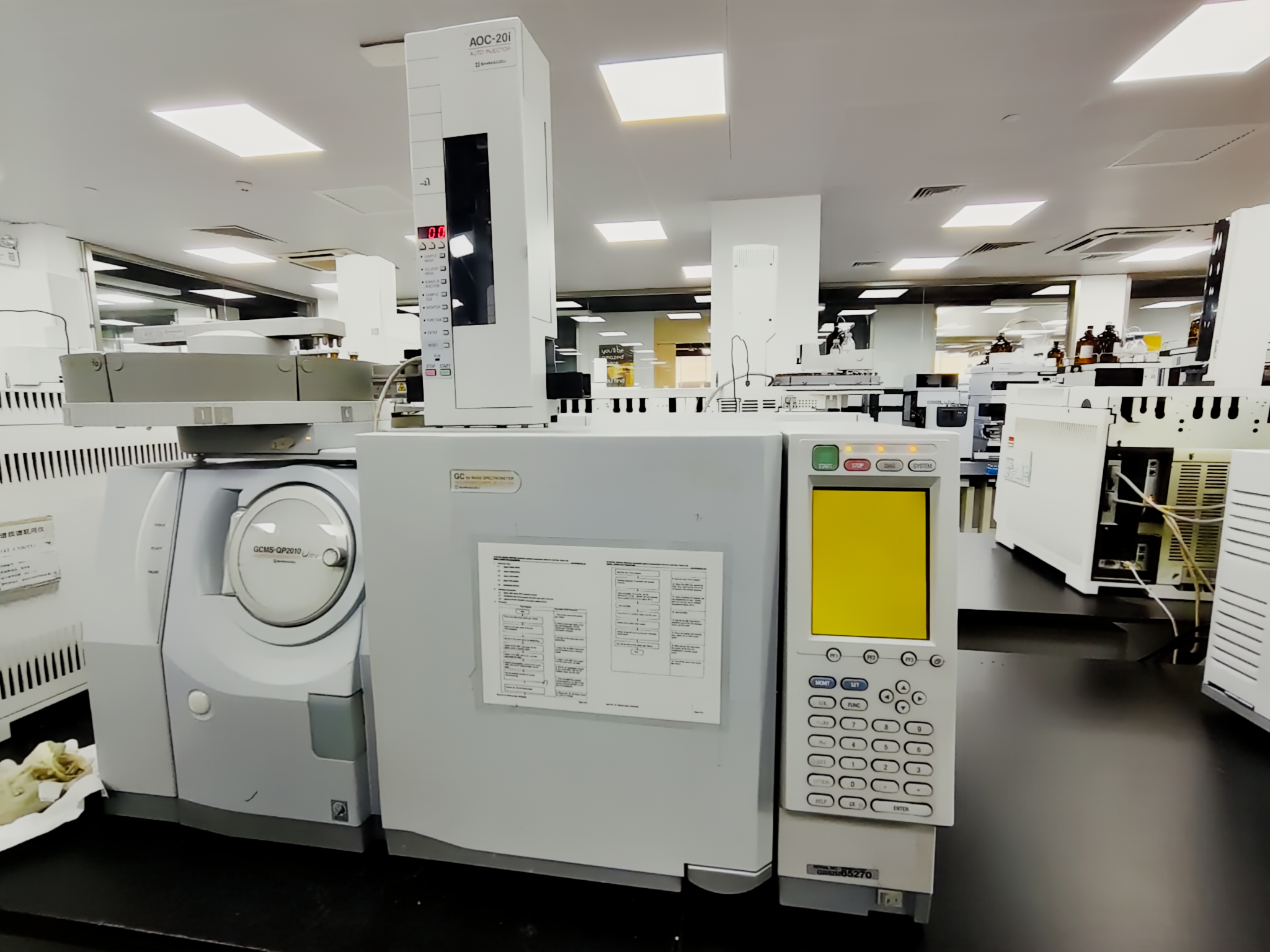

岛津GC 2010柱温箱升降温缓慢，问题竟出在风门电机

气相色谱仪（GC）的柱温箱是实现程序升温分离的核心部件，其升降温速率直接影响到分析效率与重现性。如果柱温箱“反应迟钝”，不仅会拉长单针分析时间，还可能导致复杂样品分离度下降。近日，收到一例岛津GC 2010出现了明显的升降温速率异常故障，以下是整个故障排查与维修过程的记录。

一、故障现象

仪器在运行标准程序升温方法时，操作人员发现：

升温缓慢：从初始温度50℃升至250℃，正常情况约需5-6分钟，实际耗时超过15分钟，且升温曲线出现平台期。

降温极慢：完成分析后，柱温箱从高温降至50℃的待机温度，原来只需约4分钟，现在需要20分钟以上，严重影响连续进样效率。

无错误报警：仪器控制面板及软件端均未报错，温度控制仍在进行，但响应严重滞后。

初步判断：加热丝和铂电阻温度传感器工作正常，问题很可能出在柱温箱的强制空气循环系统——也就是负责将加热后的空气吹入箱体或引入冷空气降温的风门组件。

二、问题诊断：锁定风门电机

岛津GC 2010柱温箱采用“热风循环+冷风补充”的控温方式。其背面有一个风门电机，通过控制风门挡板的开合角度来调节热风与冷风的混合比例：

升温阶段：风门关闭冷风入口，加热器全力加热箱内空气。降温阶段：风门完全打开，引入室温空气，同时加热器停止工作，排出热气。

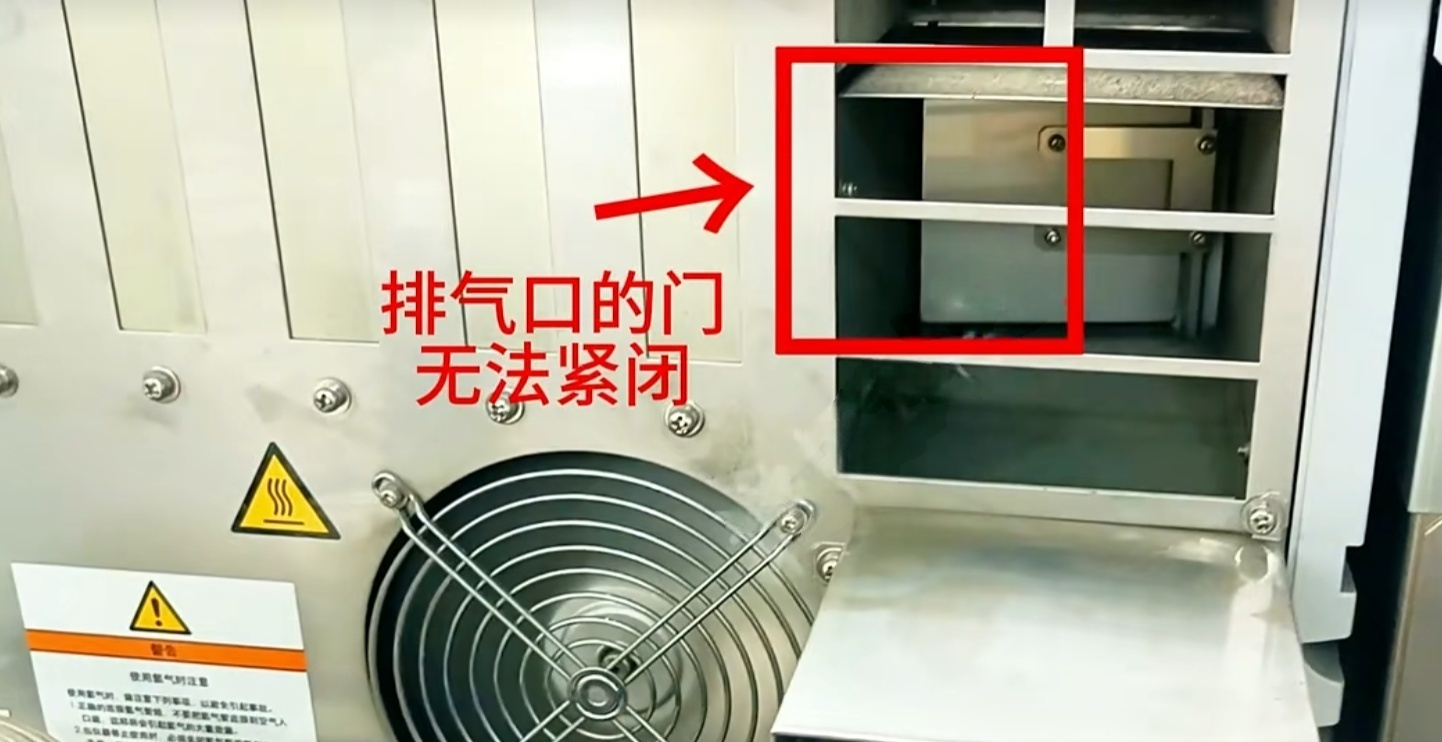

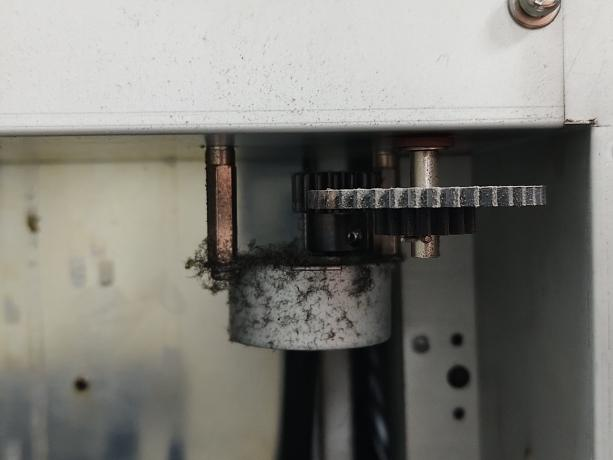

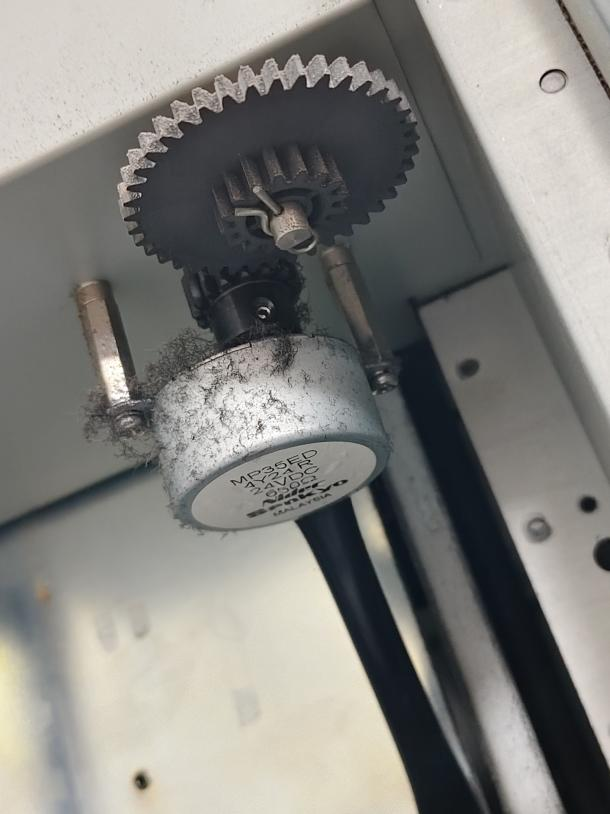

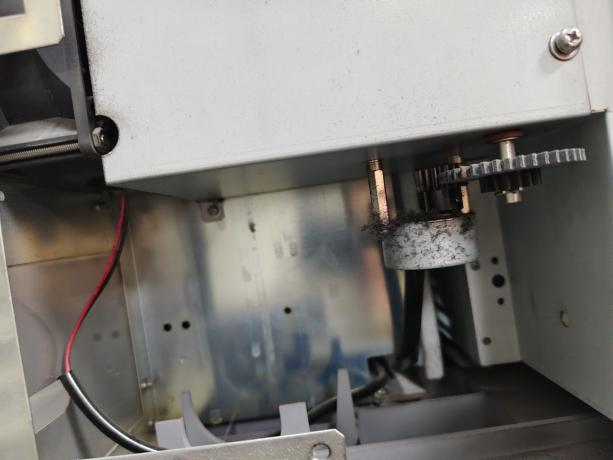

工程师首先在仪器运行的升降温过程中，打开柱温箱后盖板，观察风门电机及联动机构。发现升温指令发出后，风门挡板没有完全关闭，仍留有较大缝隙，导致冷空气持续进入，升温缓慢。降温指令发出后，风门挡板仅能打开一半，冷空气进气量不足，降温自然变慢。手动拨动挡板，感觉有明显卡滞。进一步检查，确认风门电机内部齿轮磨损，导致扭矩不足，无法精准控制挡板位置。电机本身虽未完全烧毁，但已无法提供稳定的驱动力。

三、维修过程：更换全新风门电机

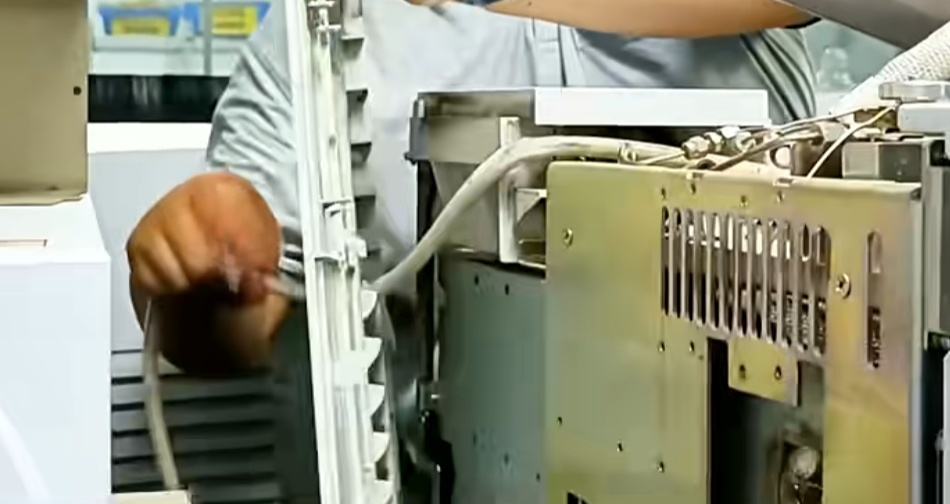

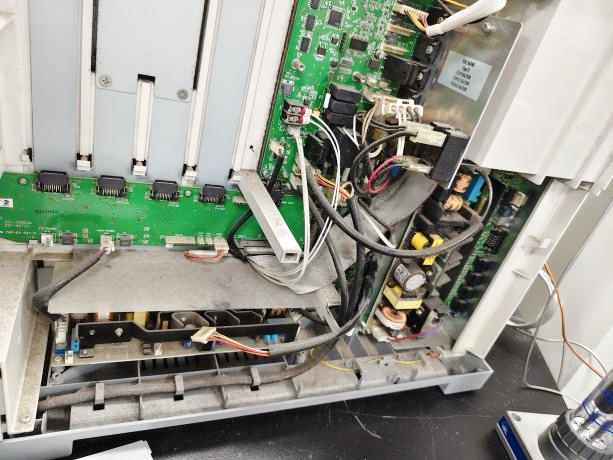

断电与拆卸：关闭GC电源并拔掉插头，拆卸仪器左侧及后侧外壳，暴露出柱温箱后部的风门电机组件，记录电机型号。

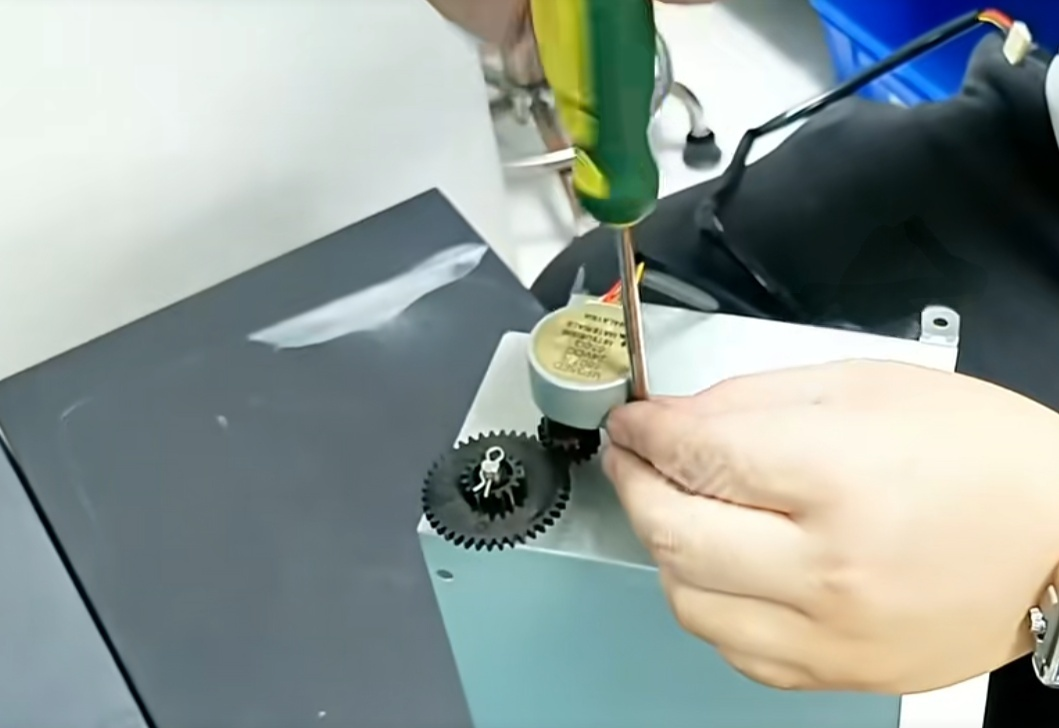

电机更换：小心拔下电机连接线束插头，松开固定螺丝，取下故障电机。将全新电机安装到位，确保齿轮与风门挡板轴啮合良好。

功能测试：在未开机状态下，手动旋转电机轴，确认风门开合顺畅、无卡涩。重新插好线束，装回外壳。

参数初始化：开机后，进入GC维护菜单，执行“风门电机原点复位”操作，让系统重新识别电机的全关与全开位置。

四、维修结果与验证

更换风门电机并完成原点复位后，立即进行升温/降温测试：

结论：柱温箱升降温速率完全恢复正常，连续运行标准品6针，保留时间RSD小于0.1%，峰面积RSD小于1.5%。仪器运行状态良好，故障彻底排除。

五、经验总结与维护建议

异常表现要重视：升降温缓慢是GC常见的“隐性故障”，仪器不报错但效率大幅下降。日常使用中应留意程序升温曲线的实时跟踪，发现偏离及时排查。

风门电机是易损件：对于使用年限超过5年、日均进样量大的GC，风门电机齿轮磨损概率较高。建议列入定期检查清单，或在保养时手动检查挡板开合是否顺滑。

更换后需做原点复位：更换电机后，必须通过软件或面板执行原点复位，否则控制系统可能无法准确判断风门位置，导致控温偏差。

预防性维护：保持柱温箱内部清洁，避免灰尘、纤维等杂物卡入风门挡板转轴，可延长电机寿命。
